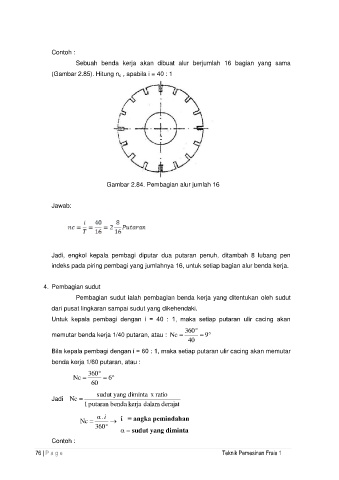

Page 84 - RENCANA PEMBELAJARAN

Contoh :
Sebuah benda kerja akan dibuat alur berjumlah 16 bagian yang sama
(Gambar 2.85). Hitung n c , apabila i = 40 : 1

Gambar 2.84. Pembagian alur jumlah 16

Jawab:

Jadi, engkol kepala pembagi diputar dua putaran penuh, ditambah 8 lubang pen
indeks pada piring pembagi yang jumlahnya 16, untuk setiap bagian alur benda kerja.

4. Pembagian sudut
Pembagian sudut ialah pembagian benda kerja yang ditentukan oleh sudut

dari pusat lingkaran sampai sudut yang dikehendaki.
Untuk kepala pembagi dengan ί = 40 : 1, maka setiap putaran ulir cacing akan

360 
memutar benda kerja 1/40 putaran, atau : Nc    9
40
Bila kepala pembagi dengan ί = 60 : 1, maka setiap putaran ulir cacing akan memutar
benda kerja 1/60 putaran, atau :

360 
Nc    6
60

sudut yang diminta x ratio
Jadi Nc 
1 putaran benda kerja dalam derajat
. α i ί = angka pemindahan
Nc  
360 
sudut yang diminta
Contoh :
76 | P a g e Teknik Pemesinan Frais 1
