Sedangakan pelat pembagi dengan lubang-lubang, mempunyai satu
lingkaran lubang dan terdapat pula angka-angka yang menyatakan nomor lubang itu.
Cara kerjanya sama dengan plat pembagi beralur V, hanya saja fungsi pengunci

indeks diganti dengan pen indeks.

Contoh:

Sebuah benda kerja bulat akan dibuat menjadi 8 (delapan) bidang segi beraturan,
dengan kepala pembagi langsung yang pelat pembaginya mempunyai alur 24. Hitung

agar supaya mendapatkan pembagian yang sama.

Jawab:

Jadi untuk mengerjakan setiap bidang, maka spindel kepala pembagi (benda
kerja) diputar sebanyak 3 alur, dan pengunci indeks dimasukkan pada alur keempat
bila dihitung dari tempat semula.Atau sebaiknya, pengunci indeks ditempatkan pada

angka yang sesuai dengan pembagian yang dikehendaki.

3. Pembagian Sederhana
Melakukan pembagian dengan kepala pembagi langsung, jumlah pembagian
dan sudut putarnya sangat terbatas. Untuk jumlah pembagian dan sudut putar
banyak, digunakan kepala pembagi universal (Gambar 2.83).

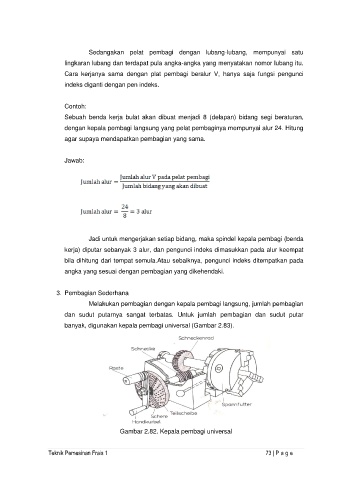

Gambar 2.82. Kepala pembagi universal

Teknik Pemesinan Frais 1 73 | P a g e
