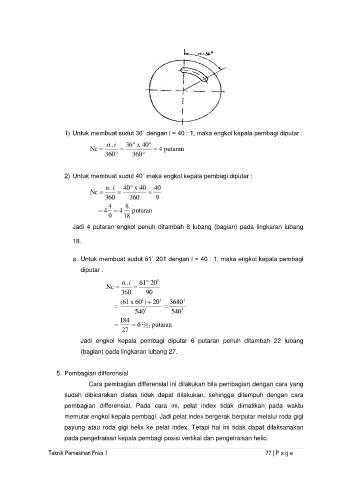

1) Untuk membuat sudut 36˚ dengan ί = 40 : 1, maka engkol kepala pembagi diputar :

. α i 36 x 40
Nc    4 putaran
360 360

2) Untuk membuat sudut 40˚ maka engkol kepala pembagi diputar :
. α i 40 x 40 40
Nc   
360 360 9
4 8
 4  4 putaran
9 18

Jadi 4 putaran engkol penuh ditambah 8 lubang (bagian) pada lingkaran lubang

18.

a. Untuk membuat sudut 61˚ 201 dengan ί = 40 : 1, maka engkol kepala pembagi
diputar :

. α i 61 20 1
Nc  
360 90
(61 x 60 1 )  20 1 3680 1
 
540 1 540 1
184
  6 22 27 putaran
27
Jadi engkol kepala pembagi diputar 6 putaran penuh ditambah 22 lubang
(bagian) pada lingkaran lubang 27.

5. Pembagian differensial
Cara pembagian differensial ini dilakukan bila pembagian dengan cara yang

sudah dibicarakan diatas tidak dapat dilakukan, sehingga ditempuh dengan cara
pembagian differensial. Pada cara ini, pelat index tidak dimatikan pada waktu
memutar engkol kepala pembagi. Jadi pelat index bergerak berputar melalui roda gigi

payung atau roda gigi helix ke pelat index. Tetapi hal ini tidak dapat dilaksanakan
pada pengefraisan kepala pembagi posisi vertikal dan pengefraisan helic.
