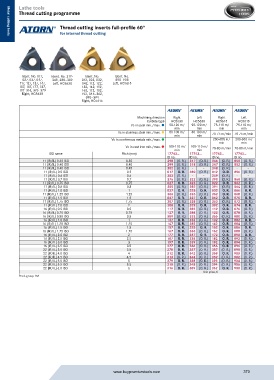

Page 370 - Buy Premium Tools ATORN Catalogue

Lathe tools
Thread cutting programme

Thread cutting inserts full-profile 60°
for internal thread cutting
Metal cutting tools
Metal cutting tools

Ident. No. 017, Ident. No. 317– Ident. No. Ident. No.
027, 037, 047, 345, 380–389 012, 022, 032, 850–908
117, 127, 137, 147, Left, HC5630 042, 112, 122, Left, HC5615
157, 167, 177, 187, 132, 142, 152,
197–316, 376–379 162, 172, 182,
Right, HC5630 192, 346–362,
390–394
Right, HC5615

Machining direction Right Left Right Left
Carbide type HC5630 HC5630 HC5615 HC5615
Vc in steel min./max. ˜ 90-120 m/ 90-120 m/ 75-110 m/ 75-110 m/
min min min min
Vc in stainless steel min./max. ˜ 80-100 m/ 80-100 m/ 70-75 m/min 70-75 m/min
min min
Vc in non-ferrous metals min./max. ˜ - - 200-600 m/ 200-600 m/
min
min
Vc in cast iron min./max. ˜ 100-110 m/ 100-110 m/ 70-80 m/min 70-80 m/min
min min
ISO name Pitch (mm) 17743... 17743... 17743... 17743...
ID no. ID no. ID no. ID no.
11 (IR/IL) 0.35 ISO 0.35 298 (O. R.) 317 (O. R.) 346 (O. R.) 850 (O. R.)
11 (IR/IL) 0.40 ISO 0.40 299 (O. R.) 318 (O. R.) 347 (O. R.) 852 (O. R.)
11 (IR/IL) 0.45 ISO 0.45 302 (O. R.) - - 348 (O. R.) - -
11 (IR/IL) 0.5 ISO 0.5 017 O. R. 380 (O. R.) 012 O. R. 856 (O. R.)
11 (IR/IL) 0.6 ISO 0.6 303 (O. R.) - - 349 (O. R.) - -
11 (IR/IL) 0.7 ISO 0.7 376 (O. R.) 322 (O. R.) 390 (O. R.) 860 (O. R.)
11 (IR/IL) 0.75 ISO 0.75 027 O. R. 323 (O. R.) 022 O. R. 862 (O. R.)
11 (IR/IL) 0.8 ISO 0.8 305 (O. R.) 382 (O. R.) 391 (O. R.) 864 (O. R.)
11 (IR/IL) 1.0 ISO 1 037 O. R. 325 O. R. 032 O. R. 866 O. R.
11 (IR/IL) 1.25 ISO 1.25 306 (O. R.) 326 (O. R.) 352 O. R. 868 (O. R.)
11 (IR/IL) 1.5 ISO 1.5 047 O. R. 327 O. R. 042 O. R. 870 O. R.
11 (IR/IL) 1.75 ISO 1.75 307 (O. R.) 328 (O. R.) 353 (O. R.) 872 (O. R.)
11 (IR/IL) 2.0 ISO 2 308 O. R. 329 O. R. 392 O. R. 874 O. R.
16 (IR/IL) 0.5 ISO 0.5 117 O. R. 383 (O. R.) 112 O. R. 876 (O. R.)
16 (IR/IL) 0.75 ISO 0.75 127 O. R. 384 (O. R.) 122 O. R. 878 (O. R.)
16 (IR/IL) 0.80 ISO 0.8 309 (O. R.) 332 (O. R.) 355 (O. R.) 880 (O. R.)
16 (IR/IL) 1.0 ISO 1 137 O. R. 333 (O. R.) 132 O. R. 882 O. R.
16 (IR/IL) 1.25 ISO 1.25 147 O. R. 385 (O. R.) 142 O. R. 884 (O. R.)
16 (IR/IL) 1.5 ISO 1.5 157 O. R. 335 O. R. 152 O. R. 886 O. R.
16 (IR/IL) 1.75 ISO 1.75 167 O. R. 336 (O. R.) 162 O. R. 888 (O. R.)
16 (IR/IL) 2.0 ISO 2 177 O. R. 337 O. R. 172 O. R. 890 O. R.
16 (IR/IL) 2.5 ISO 2.5 187 O. R. 338 (O. R.) 182 O. R. 892 (O. R.)
16 (IR/IL) 3.0 ISO 3 197 O. R. 339 (O. R.) 192 O. R. 894 (O. R.)
16 (IR/IL) 3.5 ISO 3.5 377 O. R. 386 (O. R.) 356 O. R. 896 (O. R.)
22 (IR/IL) 3.5 ISO 3.5 378 O. R. 387 (O. R.) 357 (O. R.) 898 (O. R.)
22 (IR/IL) 4.0 ISO 4 312 O. R. 342 (O. R.) 358 O. R. 900 (O. R.)
22 (IR/IL) 4.5 ISO 4.5 313 (O. R.) 343 (O. R.) 359 (O. R.) 902 (O. R.)
22 (IR/IL) 5.0 ISO 5 379 O. R. 388 (O. R.) 393 (O. R.) 904 (O. R.)
22 (IR/IL) 5.5 ISO 5.5 315 (O. R.) 345 (O. R.) 394 (O. R.) 906 (O. R.)
22 (IR/IL) 6.0 ISO 6 316 O. R. 389 (O. R.) 362 O. R. 908 (O. R.)
Unit price, €
Prod. group 158
