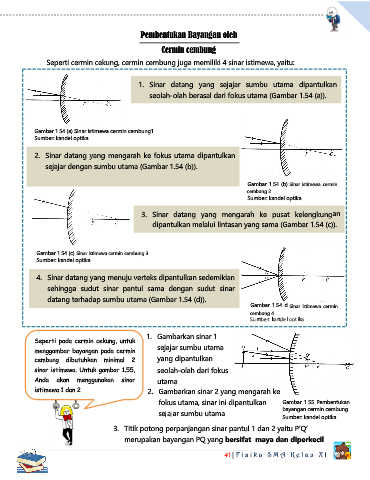

Pembentukan Bayangan oleh

                                                      Cermin cembung

                 Seperti cermin cekung, cermin cembung juga memiliki 4 sinar istimewa, yaitu:


                                               1. Sinar  datang  yang  sejajar  sumbu  utama  dipantulkan
                                                  seolah-olah berasal dari fokus utama (Gambar 1.54 (a)).





            Gambar 1.54 (a) Sinar istimewa cermin cembung1
            Sumber: kandel optika

            2.   Sinar datang yang mengarah ke fokus utama dipantulkan
                sejajar dengan sumbu utama (Gambar 1.54 (b)).



                                                                                  Gambar 1.54 (b) Sinar  istimewa  cermin
                                                                                  cembung 2
                                                                                  Sumber: kandel optika

                                               3. Sinar  datang  yang  mengarah  ke  pusat  kelengkungan

                                                   dipantulkan melalui lintasan yang sama (Gambar 1.54 (c)).



             Gambar 1.54 (c) Sinar istimewa cermin cembung 3
             Sumber: kandel optika

             4. Sinar datang yang menuju verteks dipantulkan sedemikian

                 sehingga  sudut  sinar  pantul  sama  dengan  sudut  sinar

                 datang terhadap sumbu utama (Gambar 1.54 (d)).
                                                                                   Gambar 1.54 d  Sinar  istimewa  cermin
                                                                                   cembung 4
                                                                                   Sumber: kandel optika

                                                 1.  Gambarkan sinar 1
            Seperti pada cermin cekung, untuk

            menggambar bayangan pada cermin          sejajar sumbu utama

            cembung  dibutuhkan  minimal  2          yang dipantulkan
            sinar istimewa. Untuk gambar 1.55,       seolah-olah dari fokus

            Anda  akan  menggunakan  sinar           utama

            istimewa 1 dan 2                     2.  Gambarkan sinar 2 yang mengarah ke
                                                     fokus utama, sinar ini dipantulkan       Gambar  1.55  Pembentukan
                                                     sejajar sumbu utama                      bayangan cermin cembung
                                                                                              Sumber: kandel optika
                                      3.  Titik potong perpanjangan sinar pantul 1 dan 2 yaitu P’Q’

                                          merupakan bayangan PQ yang bersifat  maya dan diperkecil
