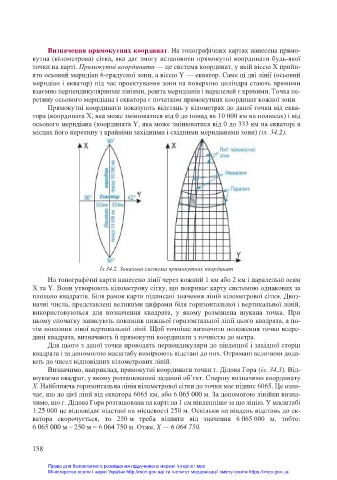

Визначення прямокутних координат. На топографічних картах нанесена прямо-
кутна (кілометрова) сітка, яка дає змогу встановити прямокутні координати будь-якої
точки на карті. Прямокутні координати — це система координат, у якій віссю X прийн-
ято осьовий меридіан 6-градусної зони, а віссю Y — екватор. Саме ці дві лінії (осьовий
меридіан і екватор) під час проектування зони на поверхню циліндра стають прямими
взаємно перпендикулярними лініями, решта меридіанів і паралелей є кривими. Точка пе-
ретину осьового меридіана і екватора є початком прямокутних координат кожної зони.
Прямокутні координати показують відстань у кілометрах до даної точки від еква-
тора (координата X, яка може змінюватися від 0 до понад як 10 000 км на полюсах) і від
осьового меридіана (координата Y, яка може змінюватися від 0 до 333 км на екваторі в
місцях його перетину з крайніми західними і східними меридіанами зони) (іл. 34.2).

Іл 34.2. Зональна система прямокутних координат

На топографічні карти нанесено лінії через кожний 1 км або 2 км і паралельні осям
X та Y. Вони утворюють кілометрову сітку, що покриває карту системою однакових за
площею квадратів. Біля рамок карти підписані значення ліній кілометрової сітки. Двоз-
начні числа, представлені великими цифрами біля горизонтальної і вертикальної ліній,
використовуються для позначення квадрата, у якому розміщена шукана точка. При
цьому спочатку записують показник нижньої горизонтальної лінії цього квадрата, а по-
тім показник лівої вертикальної лінії. Щоб точніше визначити положення точки всере-
дині квадрата, визначають її прямокутні координати з точністю до метра.
Для цього з даної точки проводять перпендикуляри до південної і західної сторін
квадрата і за допомогою масштабу вимірюють відстані до них. Отримані величини дода-
ють до чисел відповідних кілометрових ліній.
Визначимо, наприклад, прямокутні координати точки г. Дідова Гора (іл. 34.3). Від-
шукаємо квадрат, у якому розташований заданий об’єкт. Спершу визначимо координату
Х. Найближча горизонтальна лінія кілометрової сітки до точки має підпис 6065. Це озна-
чає, що до цієї лінії від екватора 6065 км, або 6 065 000 м. За допомогою лінійки визна-
чимо, що г. Дідова Гора розташована на карті на 1 см південніше за цю лінію. У масштабі
1:25 000 це відповідає відстані на місцевості 250 м. Оскільки на південь відстань до ек-
ватора скорочується, то 250 м треба відняти від значення 6 065 000 м, тобто:
6 065 000 м – 250 м = 6 064 750 м. Отже, X — 6 064 750.
