0 b. Sirkulasi Udara Di Luar Kabin
Sirkulasi udara yang terjadi di luar kabin dalam
sistem ac mobil terjadi di luar sirkulasi refrigerant.
Udara di luar kabin mobil disirkulasikan oleh kipas
yang biasa disebut extra fan. Sirkulasi udara di luar
kabin bertujuan untuk melepas panas yang terjadi
akibat proses kompresi refrigerant dan untuk
mempercepat proses kondensasi yang terjadi di
kondensor.

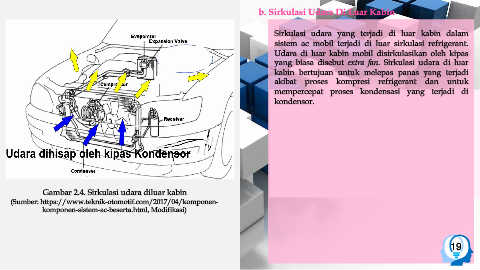

Gambar 2.4. Sirkulasi udara diluar kabin
(Sumber: https://www.teknik-otomotif.com/2017/04/komponen-
komponen-sistem-ac-beserta.html, Modifikasi)
