dua jenis termometer cairan yaitu termometer raksa dan termometer alkohol.
Adapun bagian-bagian dari termometer raksa dijabarkan pada gambar 1.2 di
bawah ini.
(Representasi Visual)

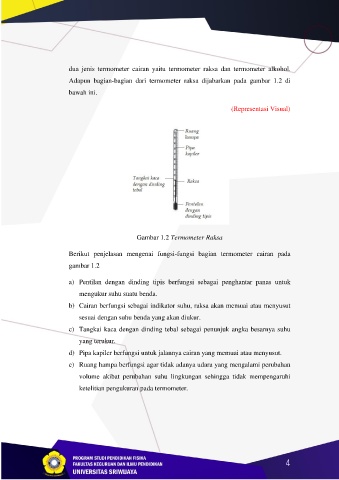

Gambar 1.2 Termometer Raksa
Berikut penjelasan mengenai fungsi-fungsi bagian termometer cairan pada
gambar 1.2
a) Pentilan dengan dinding tipis berfungsi sebagai penghantar panas untuk
mengukur suhu suatu benda.
b) Cairan berfungsi sebagai indikator suhu, raksa akan memuai atau menyusut
sesuai dengan suhu benda yang akan diukur.
c) Tangkai kaca dengan dinding tebal sebagai penunjuk angka besarnya suhu
yang terukur.
d) Pipa kapiler berfungsi untuk jalannya cairan yang memuai atau menyusut.
e) Ruang hampa berfungsi agar tidak adanya udara yang mengalami perubahan
volume akibat perubahan suhu lingkungan sehingga tidak mempengaruhi
ketelitian pengukuran pada termometer.
