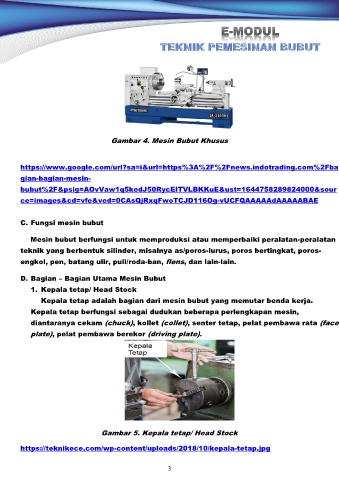

Page 11 - E-modul 2018006001

Gambar 4. Mesin Bubut Khusus

https://www.google.com/url?sa=i&url=https%3A%2F%2Fnews.indotrading.com%2Fba
gian-bagian-mesin-
bubut%2F&psig=AOvVaw1q5kedJ50RycEITVLBKKuE&ust=1644758289824000&sour

ce=images&cd=vfe&ved=0CAsQjRxqFwoTCJD116Og-vUCFQAAAAAdAAAAABAE

C. Fungsi mesin bubut

Mesin bubut berfungsi untuk memproduksi atau memperbaiki peralatan-peralatan

teknik yang berbentuk silinder, misalnya as/poros-lurus, poros bertingkat, poros-
engkol, pen, batang ulir, puli/roda-ban, flens, dan lain-lain.

D. Bagian – Bagian Utama Mesin Bubut
1. Kepala tetap/ Head Stock

Kepala tetap adalah bagian dari mesin bubut yang memutar benda kerja.
Kepala tetap berfungsi sebagai dudukan beberapa perlengkapan mesin,

diantaranya cekam (chuck), kollet (collet), senter tetap, pelat pembawa rata (face
plate), pelat pembawa berekor (driving plate) .

Gambar 5. Kepala tetap/ Head Stock

https://teknikece.com/wp-content/uploads/2018/10/kepala-tetap.jpg

3
