Page 15 - E-modul 2018006001

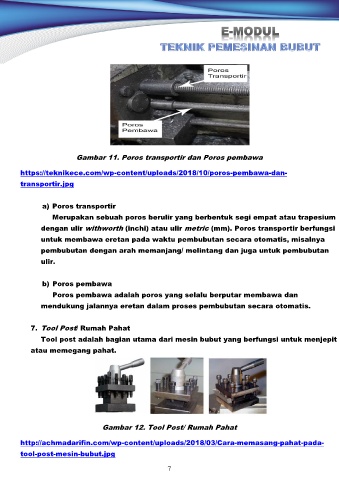

Gambar 11. Poros transportir dan Poros pembawa

https://teknikece.com/wp-content/uploads/2018/10/poros-pembawa-dan-

a) Poros transportir
Merupakan sebuah poros berulir yang berbentuk segi empat atau trapesium

dengan ulir withworth (inchi) atau ulir metric (mm). Poros transportir berfungsi
untuk membawa eretan pada waktu pembubutan secara otomatis, misalnya

pembubutan dengan arah memanjang/ melintang dan juga untuk pembubutan
ulir.

b) Poros pembawa

Poros pembawa adalah poros yang selalu berputar membawa dan
mendukung jalannya eretan dalam proses pembubutan secara otomatis.

7. Tool Post/ Rumah Pahat
Tool post adalah bagian utama dari mesin bubut yang berfungsi untuk menjepit

atau memegang pahat.

Gambar 12. Tool Post/ Rumah Pahat

http://achmadarifin.com/wp-content/uploads/2018/03/Cara-memasang-pahat-pada-

7
