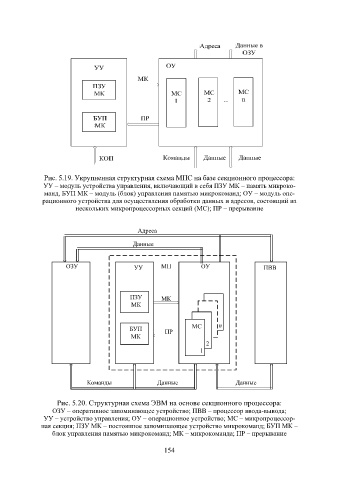

Рис. 5.19. Укрупненная структурная схема МПС на базе секционного процессора:
УУ – модуль устройства управления, включающий в себя ПЗУ МК – память микроко-
манд, БУП МК – модуль (блок) управления памятью микрокоманд; ОУ – модуль опе-
рационного устройства для осуществления обработки данных и адресов, состоящий из
нескольких микропроцессорных секций (МС); ПР – прерывание

Адреса

Данные

ОЗУ УУ МП ОУ ПВВ

ПЗУ МК
МК

БУП ПР МС n
МК
2
1

Команды Данные Данные

Рис. 5.20. Структурная схема ЭВМ на основе секционного процессора:
ОЗУ – оперативное запоминающее устройство; ПВВ – процессор ввода-вывода;
УУ – устройство управления; ОУ – операционное устройство; МС – микропроцессор-
ная секция; ПЗУ МК – постоянное запоминающее устройство микрокоманд; БУП МК –
блок управления памятью микрокоманд; МК – микрокоманда; ПР – прерывание
