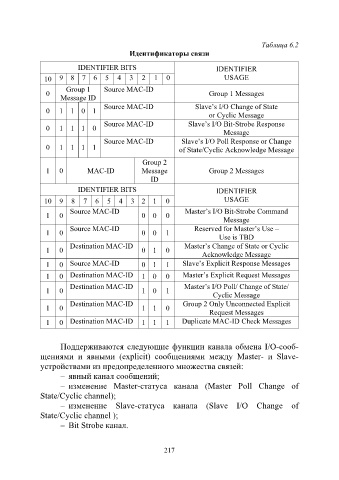

Таблица 6.2
Идентификаторы связи

IDENTIFIER BITS IDENTIFIER
10 9 8 7 6 5 4 3 2 1 0 USAGE

Group 1 Source MAC-ID
0 Group 1 Messages
Message ID
Source MAC-ID Slave’s I/O Change of State
0 1 1 0 1
or Cyclic Message
Source MAC-ID Slave’s I/O Bit-Strobe Response
0 1 1 1 0
Message
Source MAC-ID Slave’s I/O Poll Response or Change
0 1 1 1 1 of State/Cyclic Acknowledge Message

Group 2
1 0 MAC-ID Message Group 2 Messages
ID

IDENTIFIER BITS IDENTIFIER
10 9 8 7 6 5 4 3 2 1 0 USAGE
Source MAC-ID Master’s I/O Bit-Strobe Command
1 0 0 0 0
Message
Source MAC-ID Reserved for Master’s Use –
1 0 0 0 1
Use is TBD
Destination MAC-ID Master’s Change of State or Cyclic
1 0 0 1 0
Acknowledge Message
1 0 Source MAC-ID 0 1 1 Slave’s Explicit Response Messages

1 0 Destination MAC-ID 1 0 0 Master’s Explicit Request Messages
Destination MAC-ID Master’s I/O Poll/ Change of State/
1 0 1 0 1
Cyclic Message
Destination MAC-ID Group 2 Only Unconnected Explicit
1 0 1 1 0
Request Messages
1 0 Destination MAC-ID 1 1 1 Duplicate MAC-ID Check Messages

Поддерживаются следующие функции канала обмена I/O-сооб-
щениями и явными (explicit) сообщениями между Master- и Slave-
устройствами из предопределенного множества связей:
– явный канал сообщений;

– изменение Master-статуса канала (Master Poll Change of
State/Cyclic channel);
– изменение Slave-статуса канала (Slave I/O Change of
State/Cyclic channel );
– Bit Strobe канал.
