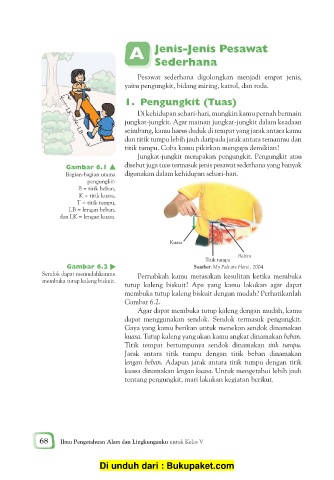

A Jenis-Jenis Pesawat
Sederhana

Pesawat sederhana digolongkan menjadi empat jenis,
yaitu pengungkit, bidang miring, katrol, dan roda.
K
1. Pengungkit (Tuas)
Di kehidupan sehari-hari, mungkin kamu pernah bermain
LK
T
jungkat-jungkit. Agar mainan jungkat-jungkit dalam keadaan
seimbang, kamu harus duduk di tempat yang jarak antara kamu
LB
B dan titik tumpu lebih jauh daripada jarak antara temanmu dan
titik tumpu. Coba kamu pikirkan mengapa demikian?
Jungkat-jungkit merupakan pengungkit. Pe ngungkit atau
disebut juga tuas termasuk jenis pesawat sederhana yang banyak
Gambar 6.1
Bagian-bagian utama digunakan dalam kehidupan sehari-hari.
pengungkit:
B = titik beban,
K = titik kuasa,
T = titik tumpu,
LB = lengan beban,
dan LK = lengan kuasa.

Kuasa

Beban
Titik tumpu
Gambar 6.2 Sumber: My Pals are Here!, 2004
Sendok dapat memudahkanmu Pernahkah kamu merasakan kesulitan ketika membuka
membuka tutup kaleng biskuit.
tutup kaleng biskuit? Apa yang kamu lakukan agar dapat
membuka tutup kaleng biskuit dengan mudah? Perhatikanlah
Gambar 6.2.
Agar dapat membuka tutup kaleng dengan mudah, kamu
dapat menggunakan sendok. Sendok termasuk pengungkit.
Gaya yang kamu berikan untuk menekan sendok dinamakan
kuasa. Tutup kaleng yang akan kamu angkat dinamakan beban.
Titik tempat bertumpunya sendok dinamakan titik tumpu.
Jarak antara titik tumpu dengan titik beban dinamakan
lengan beban. Adapun jarak antara titik tumpu dengan titik
kuasa dinamakan lengan kuasa. Untuk mengetahui lebih jauh
tentang pengungkit, mari lakukan kegiatan berikut.
