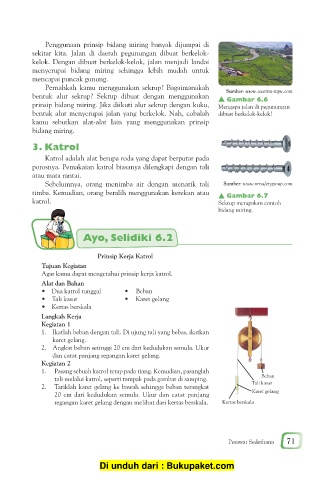

Penggunaan prinsip bidang miring banyak dijumpai di
sekitar kita. Jalan di daerah pegunungan dibuat berkelok-
kelok. Dengan dibuat berkelok-kelok, jalan menjadi landai
menyerupai bidang miring sehingga lebih mudah untuk
mencapai puncak gunung.

Pernahkah kamu menggunakan sekrup? Bagai manakah Sumber: www.tourism-mpu.com
bentuk alur sekrup? Sekrup dibuat dengan menggunakan
Gambar 6.6
prinsip bidang miring. Jika diikuti alur sekrup dengan kuku, Mengapa jalan di pegunungan
bentuk alur menyerupai jalan yang berkelok. Nah, cobalah dibuat berkelok-kelok?
kamu sebutkan alat-alat lain yang meng gunakan prinsip
bidang miring.

3. Katrol
Katrol adalah alat berupa roda yang dapat berputar pada
porosnya. Pemakaian katrol biasa nya dilengkapi dengan tali
atau mata rantai.
Sebelumnya, orang menimba air dengan menarik tali Sumber: www.mrsafetygroup.com
timba. Kemudian, orang beralih menggunakan kerekan atau Gambar 6.7
katrol. Sekrup merupakan contoh
bidang miring.

Ayo, Selidiki 6.2

Prinsip Kerja Katrol
Tujuan Kegiatan
Agar kamu dapat mengetahui prinsip kerja katrol.
Alat dan Bahan
r %VB LBUSPM UVOHHBM r #FCBO
r 5BMJ LBTVS r ,BSFU HFMBOH
r ,FSUBT CFSTLBMB
Langkah Kerja
Kegiatan 1
1. Ikatlah beban dengan tali. Di ujung tali yang bebas, ikatkan
karet gelang.
2. Angkat beban setinggi 20 cm dari kedudukan semula. Ukur
dan catat panjang regangan karet gelang.
Kegiatan 2
1. Pasang sebuah katrol tetap pada tiang. Kemudian, pasanglah
tali melalui katrol, seperti tampak pada gambar di samping. Beban
2. Tariklah karet gelang ke bawah sehingga beban terangkat Tali kasur
20 cm dari kedudukan semula. Ukur dan catat panjang Karet gelang
regangan karet gelang dengan melihat dari kertas berskala. Kertas berskala

Pesawat Sederhana 71
