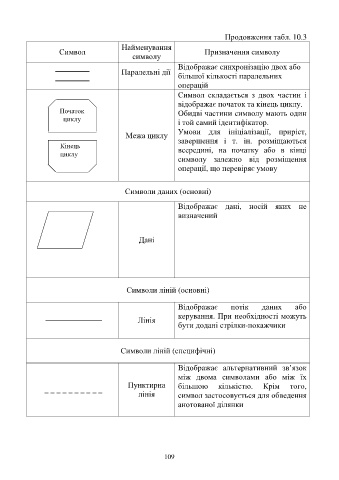

Продовження табл. 10.3
Найменування
Символ Призначення символу
символу
Відображає синхронізацію двох або
────── Паралельні дії більшої кількості паралельних
──────
операцій
Символ складається з двох частин і
відображає початок та кінець циклу.
Початок Обидві частини символу мають один
циклу і той самий ідентифікатор.

Умови для ініціалізації, приріст,
Межа циклу завершення і т. ін. розміщаються
Кінець всередині, на початку або в кінці
циклу
символу залежно від розміщення

операції, що перевіряє умову

Символи даних (основні)

Відображає дані, носій яких не
визначений

Дані

Символи ліній (основні)

Відображає потік даних або
керування. При необхідності можуть
Лінія
бути додані стрілки-покажчики

Символи ліній (специфічні)

Відображає альтернативний зв’язок
між двома символами або між їх
Пунктирна більшою кількістю. Крім того,
_ _ _ _ _ _ _ _ _ _
лінія символ застосовується для обведення
анотованої ділянки
