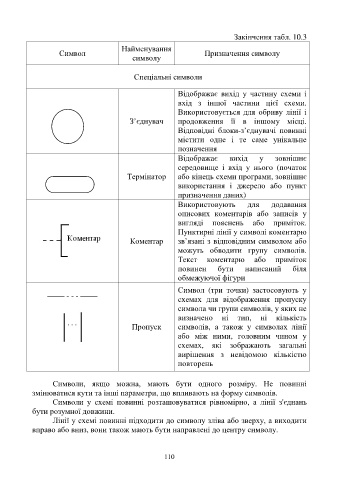

Закінчення табл. 10.3

Найменування
Символ Призначення символу
символу

Спеціальні символи

Відображає вихід у частину схеми і
вхід з іншої частини цієї схеми.
Використовується для обриву лінії і
З’єднувач продовження її в іншому місці.
Відповідні блоки-з’єднувачі повинні
містити одне і те саме унікальне
позначення
Відображає вихід у зовнішнє
середовище і вхід у нього (початок

Термінатор або кінець схеми програми, зовнішнє
використання і джерело або пункт
призначення даних)
Використовують для додавання
описових коментарів або записів у
вигляді пояснень або приміток.
Пунктирні лінії у символі коментарю
Коментар зв’язані з відповідним символом або
можуть обводити групу символів.
Текст коментарю або приміток
повинен бути написаний біля
обмежуючої фігури

Символ (три точки) застосовують у
─── - - - ─── схемах для відображення пропуску
символа чи групи символів, у яких не

визначено ні тип, ні кількість
Пропуск символів, а також у символах лінії
або між ними, головним чином у
схемах, які зображають загальні

вирішення з невідомою кількістю
повторень

Символи, якщо можна, мають бути одного розміру. Не повинні
змінюватися кути та інші параметри, що впливають на форму символів.
Символи у схемі повинні розташовуватися рівномірно, а лінії з'єднань
бути розумної довжини.
Лінії у схемі повинні підходити до символу зліва або зверху, а виходити
вправо або вниз, вони також мають бути направлені до центру символу.
