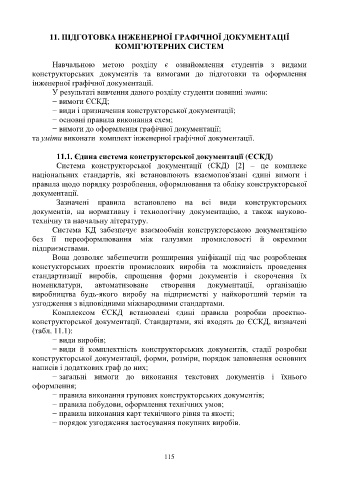

11. ПІДГОТОВКА ІНЖЕНЕРНОЇ ГРАФІЧНОЇ ДОКУМЕНТАЦІЇ
КОМП’ЮТЕРНИХ СИСТЕМ

Навчальною метою розділу є ознайомлення студентів з видами
конструкторських документів та вимогами до підготовки та оформлення
інженерної графічної документації.
У результаті вивчення даного розділу студенти повинні знати:
− вимоги ЄСКД;
− види і призначення конструкторської документації;
− основні правила виконання схем;
− вимоги до оформлення графічної документації;
та уміти виконати комплект інженерної графічної документації.

11.1. Єдина система конструкторської документації (ЄСКД)
Cистема конструкторської документації (СКД) [2] – це комплекс
національних стандартів, які встановлюють взаємопов'язані єдині вимоги і
правила щодо порядку розроблення, оформлювання та обліку конструкторської
документації.
Зазначені правила встановлено на всі види конструкторських
документів, на нормативну і технологічну документацію, а також науково-
технічну та навчальну літературу.
Cистема КД забезпечує взаємообмін конструкторською документацією
без її переоформлювання між галузями промисловості й окремими
підприємствами.
Вона дозволяє забезпечити розширення уніфікації під час розроблення
констукторських проектів промислових виробів та можливість проведення

стандартизації виробів, спрощення форми документів і скорочення їх
номенклатури, автоматизоване створення документації, організацію
виробництва будь-якого виробу на підприємстві у найкоротший термін та
узгодження з відповідними міжнародними стандартами.
Комплексом ЄСКД встановлені єдині правила розробки проектно-
конструкторської документації. Стандартами, які входять до ЄСКД, визначені
(табл. 11.1):
− види виробів;
− види й комплектність конструкторських документів, стадії розробки
конструкторської документації, форми, розміри, порядок заповнення основних
написів і додаткових граф до них;
− загальні вимоги до виконання текстових документів і їхнього
оформлення;
− правила виконання групових конструкторських документів;
− правила побудови, оформлення технічних умов;
− правила виконання карт технічного рівня та якості;
− порядок узгодження застосування покупних виробів.
