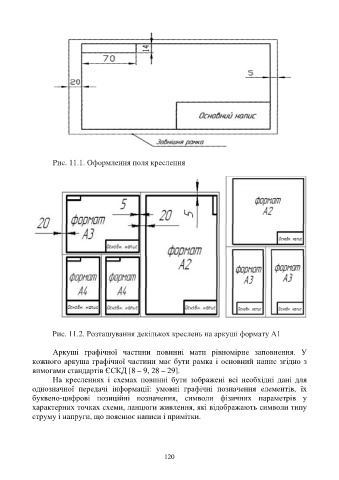

Рис. 11.1. Оформлення поля креслення
Рис. 11.2. Розташування декількох креслень на аркуші формату А1
Аркуші графічної частини повинні мати рівномірне заповнення. У
кожного аркуша графічної частини має бути рамка і основний напис згідно з
вимогами стандартів ЄСКД [8 – 9, 28 – 29].
На кресленнях і схемах повинні бути зображені всі необхідні дані для
однозначної передачі інформації: умовні графічні позначення елементів, їх
буквено-цифрові позиційні позначення, символи фізичних параметрів у
характерних точках схеми, ланцюги живлення, які відображають символи типу
струму і напруги, що пояснює написи і примітки.
