P. 123

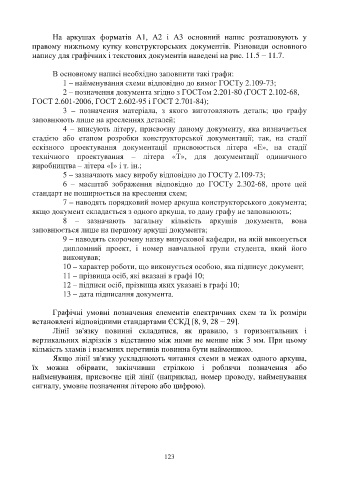

На  аркушах  форматів  А1,  А2  і  А3  основний  напис  розташовують  у
            правому  нижньому  кутку  конструкторських  документів.  Різновиди  основного
            напису для графічних і текстових документів наведені на рис. 11.5 − 11.7.

                    В основному написі необхідно заповнити такі графи:
                       1 – найменування схеми відповідно до вимог ГОСТу 2.109-73;
                       2 – позначення документа згідно з ГОСТом 2.201-80 (ГОСТ 2.102-68,
            ГОСТ 2.601-2006, ГОСТ 2.602-95 і ГОСТ 2.701-84);
                       3  –  позначення  матеріала,  з  якого  виготовляють  деталь;  цю  графу
            заповнюють лише на кресленнях деталей;
                       4  –  вписують  літеру,  присвоєну  даному  документу,  яка  визначається
            стадією  або  етапом  розробки  конструкторської  документації;  так,  на  стадії
            ескізного  проектування  документації  присвоюється  літера                   «Е»,  на  стадії
            технічного  проектування           –  літера     «Т»,  для  документації  одиничного
            виробництва – літера «І» і т. ін.;
                       5 – зазначають масу виробу відповідно до ГОСТу 2.109-73;
                       6  –  масштаб  зображення  відповідно  до  ГОСТу             2.302-68,  проте  цей
            стандарт не поширюється на креслення схем;
                       7 – наводять порядковий номер аркуша конструкторського документа;
            якщо документ складається з одного аркуша, то дану графу не заповнюють;
                       8   –  зазначають  загальну  кількість  аркушів  документа,  вона
            заповнюється лише на першому аркуші документа;
                       9 – наводять скорочену назву випускової кафедри, на якій виконується
                       дипломний  проект,  і  номер  навчальної  групи  студента,  який  його
                       виконував;
                       10 – характер роботи, що виконується особою, яка підписує документ;

                       11 – прізвища осіб, які вказані в графі 10;
                       12 – підписи осіб, прізвища яких указані в графі 10;
                       13 – дата підписання документа.

                    Графічні  умовні  позначення  елементів  електричних  схем  та  їх  розміри
            встановлені відповідними стандартами ЄСКД [8, 9, 28 − 29].
                    Лінії  зв'язку  повинні  складатися,  як  правило,  з  горизонтальних  і
            вертикальних відрізків з відстанню між ними не менше ніж                    3 мм. При цьому
            кількість зламів і взаємних перетинів повинна бути найменшою.
                    Якщо лінії зв'язку ускладнюють читання схеми в межах одного аркуша,
            їх  можна  обірвати,  закінчивши  стрілкою  і  роблячи  позначення  або
            найменування,  присвоєне  цій  лінії        (наприклад,  номер  проводу,  найменування
            сигналу, умовне позначення літерою або цифрою).
