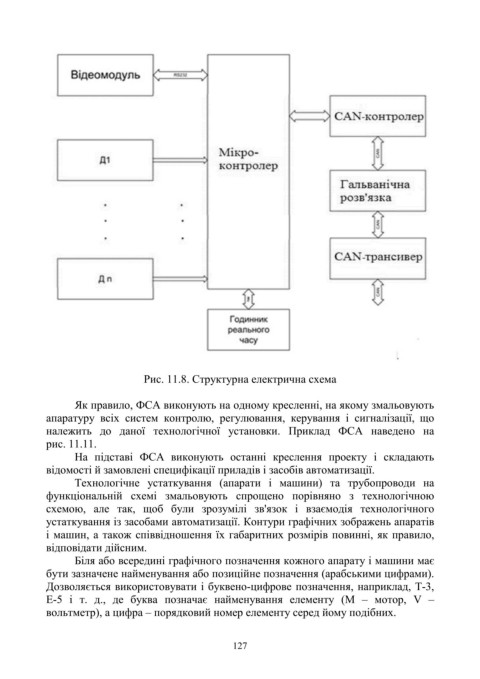

Рис. 11.8. Структурна електрична схема

Як правило, ФСА виконують на одному кресленні, на якому змальовують
апаратуру всіх систем контролю, регулювання, керування і сигналізації, що
належить до даної технологічної установки. Приклад ФСА наведено на
рис. 11.11.
На підставі ФСА виконують останні креслення проекту і складають
відомості й замовлені специфікації приладів і засобів автоматизації.
Технологічне устаткування (апарати і машини) та трубопроводи на
функціональній схемі змальовують спрощено порівняно з технологічною
схемою, але так, щоб були зрозумілі зв'язок і взаємодія технологічного
устаткування із засобами автоматизації. Контури графічних зображень апаратів
і машин, а також співвідношення їх габаритних розмірів повинні, як правило,
відповідати дійсним.
Біля або всередині графічного позначення кожного апарату і машини має
бути зазначене найменування або позиційне позначення (арабськими цифрами).
Дозволяється використовувати і буквено-цифрове позначення, наприклад, Т-3,
Е-5 і т. д., де буква позначає найменування елементу (М – мотор, V –
вольтметр), а цифра – порядковий номер елементу серед йому подібних.
