P. 132

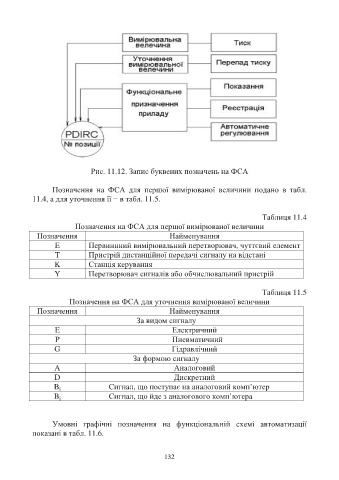

Рис. 11.12. Запис буквених позначень на ФСА
Позначення на ФСА для першої вимірюваної величини подано в табл.
11.4, а для уточнення її − в табл. 11.5.
Таблиця 11.4
Позначення на ФСА для першої вимірюваної величини
Позначення Найменування
E Первиннний вимірювальний перетворювач, чуттєвий елемент
T Пристрій дистанційної передачі сигналу на відстані
K Станція керування
Y Перетворювач сигналів або обчислювальний пристрій
Таблиця 11.5
Позначення на ФСА для уточнення вимірюваної величини
Позначення Найменування
За видом сигналу
E Електричний
P Пневматичний
G Гідравлічний
За формою сигналу
A Аналоговий
D Дискретний
B Сигнал, що поступає на аналоговий комп’ютер
i
B Сигнал, що йде з аналогового комп’ютера
j
Умовні графічні позначення на функціональній схемі автоматизації
показані в табл. 11.6.
132
