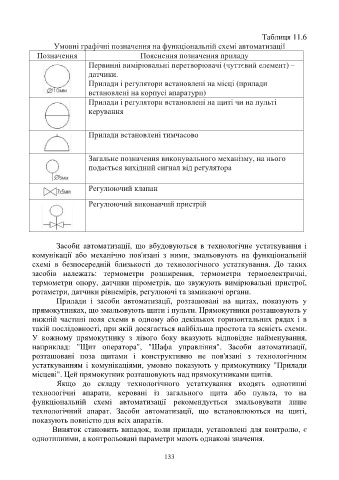

Таблиця 11.6
Умовні графічні позначення на функціональній схемі автоматизації
Позначення Пояснення позначення приладу

Первинні вимірювальні перетворювачі (чуттєвий елемент) –
датчики.
Прилади і регулятори встановлені на місці (прилади
встановлені на корпусі апаратури)

Прилади і регулятори встановлені на щиті чи на пульті
керування

Прилади встановлені тимчасово

Загальне позначення виконувального механізму, на нього
подається вихідний сигнал від регулятора

Регулюючий клапан

Регулюючий виконавчий пристрій

Засоби автоматизації, що вбудовуються в технологічне устаткування і
комунікації або механічно пов'язані з ними, змальовують на функціональній
схемі в безпосередній близькості до технологічного устаткування. До таких
засобів належать: термометри розширення, термометри термоелектричні,
термометри опору, датчики пірометрів, що звужують вимірювальні пристрої,
ротаметри, датчики рівнемірів, регулюючі та замикаючі органи.
Прилади і засоби автоматизації, розташовані на щитах, показують у
прямокутниках, що змальовують щити і пульти. Прямокутники розташовують у
нижній частині поля схеми в одному або декількох горизонтальних рядах і в
такій послідовності, при якій досягається найбільша простота та ясність схеми.
У кожному прямокутнику з лівого боку вказують відповідне найменування,
наприклад: "Щит оператора", "Шафа управління". Засоби автоматизації,
розташовані поза щитами і конструктивно не пов'язані з технологічним
устаткуванням і комунікаціями, умовно показують у прямокутнику "Прилади
місцеві". Цей прямокутник розташовують над прямокутниками щитів.
Якщо до складу технологічного устаткування входять однотипні
технологічні апарати, керовані із загального щита або пульта, то на
функціональній схемі автоматизації рекомендується змальовувати лише
технологічний апарат. Засоби автоматизації, що встановлюються на щиті,
показують повністю для всіх апаратів.
Виняток становить випадок, коли прилади, установлені для контролю, є
однотипними, а контрольовані параметри мають однакові значення.
