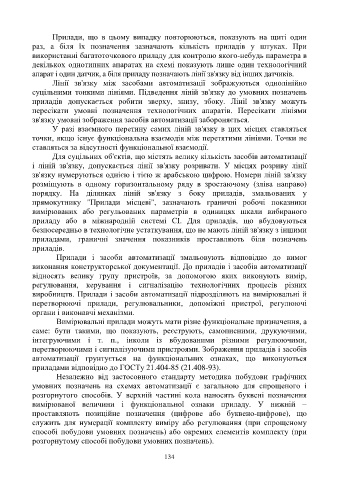

Прилади,  що  в  цьому  випадку  повторюються,  показують  на  щиті  один
            раз,  а  біля  їх  позначення  зазначають  кількість  приладів  у  штуках.  При
            використанні багатоточкового приладу для контролю якого-небудь параметра в
            декількох однотипних апаратах на схемі показують лише один технологічний
            апарат і один датчик, а біля приладу позначають лінії зв'язку від інших датчиків.
                   Лінії  зв'язку  між  засобами  автоматизації  зображуються  однолінійно
            суцільними  тонкими  лініями.  Підведення  ліній  зв'язку  до  умовних  позначень
            приладів  допускається  робити  зверху,  знизу,  збоку.  Лінії  зв'язку  можуть
            пересікати  умовні  позначення  технологічних  апаратів.  Пересікати  лініями
            зв'язку умовні зображення засобів автоматизації забороняється.
                   У  разі  взаємного  перетину  самих  ліній  зв'язку  в  цих  місцях  ставляться
            точки, якщо існує функціональна взаємодія між перетятими лініями. Точки не
            ставляться за відсутності функціональної взаємодії.
                   Для суцільних об'єктів, що містять велику кількість засобів автоматизації
            і  ліній  зв'язку,  допускається  лінії  зв'язку  розривати.  У  місцях  розриву  лінії
            зв'язку нумеруються однією і тією ж арабською цифрою. Номери ліній зв'язку
            розміщують  в  одному  горизонтальному  ряду  в  зростаючому                  (зліва  направо)
            порядку.  На  ділянках  ліній  зв'язку  з  боку  приладів,  змальованих  у
            прямокутнику        "Прилади  місцеві",  зазначають  граничні  робочі  показники
            вимірюваних  або  регульованих  параметрів  в  одиницях  шкали  вибираного
            приладу  або  в  міжнародній  системі  СІ.  Для  приладів,  що  вбудовуються
            безпосередньо в технологічне устаткування, що не мають ліній зв'язку з іншими
            приладами,  граничні  значення  показників  проставляють  біля  позначень
            приладів.
                     Прилади  і  засоби  автоматизації  змальовують  відповідно  до  вимог
            виконання конструкторської документації. До приладів і засобів автоматизації

            відносять  велику  групу  пристроїв,  за  допомогою  яких  виконують  вимір,
            регулювання,  керування  і  сигналізацію  технологічних  процесів  різних
            виробництв. Прилади і засоби автоматизації підрозділяють на вимірювальні й
            перетворюючі  прилади,  регулювальники,  допоміжні  пристрої,  регулюючі
            органи і виконавчі механізми.
                     Вимірювальні прилади можуть мати різне функціональне призначення, а
            саме:  бути  такими,  що  показують,  реєструють,  самописними,  друкуючими,
            інтегруючими  і  т.  п.,  інколи  із  вбудованими  різними  регулюючими,
            перетворюючими і сигналізуючими пристроями. Зображення приладів і засобів
            автоматизації  грунтується  на  функціональних  ознаках,  що  виконуються
            приладами відповідно до ГОСТу 21.404-85 (21.408-93).
                     Незалежно  від  застосовного  стандарту  методика  побудови  графічних
            умовних  позначень  на  схемах  автоматизації  є  загальною  для  спрощеного  і
            розгорнутого  способів.  У  верхній  частині  кола  наносять  буквені  позначення
            вимірюваної  величини  і  функціональної  ознаки  приладу.  У  нижній  −
            проставляють  позиційне  позначення              (цифрове  або  буквено-цифрове),  що
            служить  для  нумерації  комплекту  виміру  або  регулювання               (при  спрощеному
            способі побудови умовних позначень) або окремих елементів комплекту                        (при
            розгорнутому способі побудови умовних позначень).
