P. 122
Перелік елементів у вигляді самостійного документа роблять на аркуші
формату А4. При цьому основний напис виконують відповідно до
ГОСТу 2.104-68 (за формою 2 для першого і формою 2а для подальших
аркушів).
Приклад заповнення переліку елементів наведено на рис. 11.4.

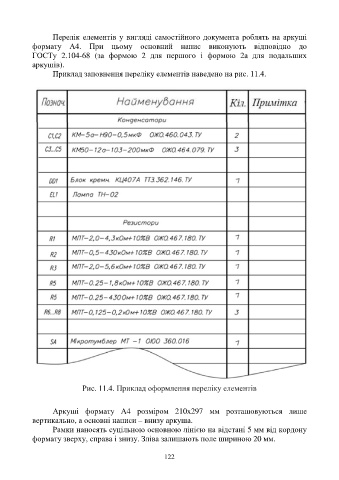

Рис. 11.4. Приклад оформлення переліку елементів
Аркуші формату А4 розміром 210х297 мм розташовуються лише
вертикально, а основні написи – внизу аркуша.
Рамки наносять суцільною основною лінією на відстані 5 мм від кордону
формату зверху, справа і знизу. Зліва залишають поле шириною 20 мм.
122
