На структурній схемі елементи і пристрої змальовують у вигляді
прямокутників, усередині яких вписують найменування відповідної
функціональної частини. Всі елементи зв'язані між собою лініями
взаємозв'язків (суцільні основні лінії), на яких прийнято вказувати напрям
потоків робочого середовища згідно з ГОСТом 2.721-68.
На принциповій схемі зазначають усі гідравлічні (пневматичні)
елементи або пристрої і зв'язки між ними. При цьому використовуються умовні
графічні позначення:

− для акумуляторів, кондиціонерів, баків та інших елементів мереж
(ГОСТ 2.780-68);

− для апаратури керування (ГОСТ 2.781-6);

− для насосів і двигунів (ГОСТ 2.782-68).
Елементи та пристрої на схемі зображають у вигляді умовних графічних
позначень, накреслюючи їх, як правило, у початковому положенні: пружини – у
стані попереднього стиснення, електромагніти – знеструмленими і т. п.

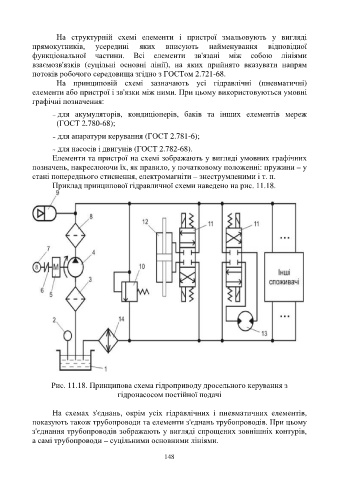

Приклад принципової гідравличної схеми наведено на рис. 11.18.

Рис. 11.18. Принципова схема гідроприводу дросельного керування з
гідронасосом постійної подачі

На схемах з'єднань, окрім усіх гідравлічних і пневматичних елементів,
показують також трубопроводи та елементи з'єднань трубопроводів. При цьому
з'єднання трубопроводів зображають у вигляді спрощених зовнішніх контурів,
а самі трубопроводи – суцільними основними лініями.
