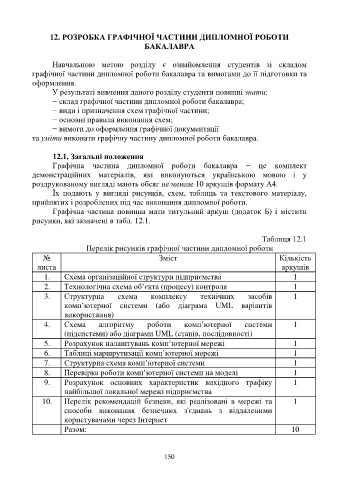

12. РОЗРОБКА ГРАФІЧНОЇ ЧАСТИНИ ДИПЛОМНОЇ РОБОТИ
БАКАЛАВРА

Навчальною метою розділу є ознайомлення студентів зі складом
графічної частини дипломної роботи бакалавра та вимогами до її підготовки та
оформлення.
У результаті вивчення даного розділу студенти повинні знати:
− склад графічної частини дипломної роботи бакалавра;
− види і призначення схем графічної частини;
− основні правила виконання схем;
− вимоги до оформлення графічної документації
та уміти виконати графічну частину дипломної роботи бакалавра.

12.1. Загальні положення
Графічна частина дипломної роботи бакалавра − це комплект
демонстраційних матеріалів, які виконуються українською мовою і у
роздрукованому вигляді мають обсяг не менше 10 аркушів формату А4.
Їх подають у вигляді рисунків, схем, таблиць та текстового матеріалу,
прийнятих і розроблених під час виконання дипломної роботи.
Графічна частина повинна мати титульний аркуш (додаток Б) і містити
рисунки, які зазначені в табл. 12.1.

Таблиця 12.1
Перелік рисунків графічної частини дипломної роботи

№ Зміст Кількість
листа аркушів
1. Схема організаційної структури підприємства 1
2. Технологічна схема об’єкта (процесу) контроля 1
3. Структурна схема комплексу технічних засобів 1
комп’ютерної системи (або діаграма UML варіантів
використання)
4. Схема алгоритму роботи комп’ютерної системи 1
(підсистеми) або діаграми UML (станів, послідовності)
5. Розрахунок налаштувань комп’ютерної мережі 1
6. Таблиці маршрутизації комп’ютерної мережі 1
7. Структурна схема комп’ютерної системи 1

8. Перевірка роботи комп’ютерної системи на моделі 1
9. Розрахунок основних характеристик вихідного трафіку 1
найбільшої локальної мережі підприємства
10. Перелік рекомендацій безпеки, які реалізовані в мережі та 1
способи виконання безпечних з'єднань з віддаленими
користувачами через Інтернет
Разом: 10

150
