Якщо обрано створення прямокутного масиву, необхідно додати такі
дані: число рядків і стовпців (цілі числа), зміщення між елементами масиву і
кут нахилу (введені числа можуть бути як додатними, так і від’ємними – від
цього залежить розташування масиву).

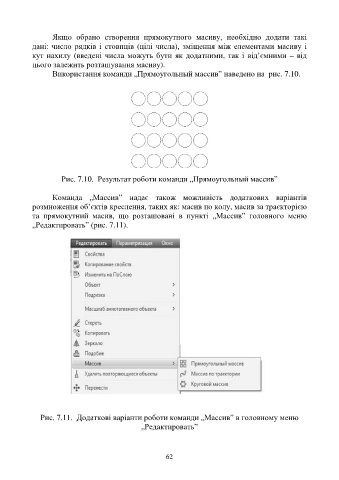

Використання команди „Прямоугольный массив” наведено на рис. 7.10.
Рис. 7.10. Результат роботи команди „Прямоугольный массив”
Команда „Массив” надає також можливість додаткових варіантів
розмноження об’єктів креслення, таких як: масив по колу, масив за траєкторією
та прямокутний масив, що розташовані в пункті „Массив” головного меню
„Редактировать” (рис. 7.11).
Рис. 7.11. Додаткові варіанти роботи команди „Массив” в головному меню
„Редактировать”
62
