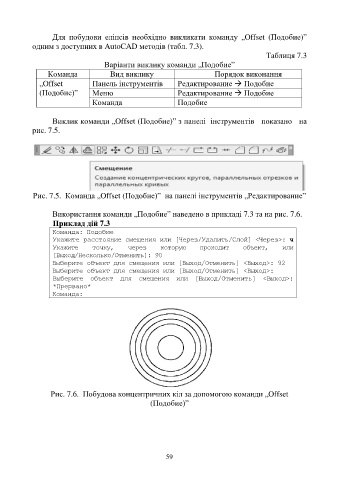

Для побудови еліпсів необхідно викликати команду „Offset (Подобие)”
одним з доступних в AutoCAD методів (табл. 7.3).
Таблиця 7.3
Варіанти виклику команди „Подобие”
Команда Вид виклику Порядок виконання
„Offset Панель інструментів Редактирование à Подобие
(Подобие)” Меню Редактирование à Подобие
Команда Подобие
Виклик команди „Offset (Подобие)” з панелі інструментів показано на
рис. 7.5.
Рис. 7.5. Команда „Offset (Подобие)” на панелі інструментів „Редактирование”
Використання команди „Подобие” наведено в прикладі 7.3 та на рис. 7.6.
Приклад дій 7.3
Команда: Подобие
Укажите расстояние смещения или [Через/Удалить/Слой] <Через>: ч
Укажите точку, через которую проходит объект, или
[Выход/Несколько/Отменить]: 90
Выберите объект для смещения или [Выход/Отменить] <Выход>: 92
Выберите объект для смещения или [Выход/Отменить] <Выход>:
Выберите объект для смещения или [Выход/Отменить] <Выход>:
*Прервано*
Команда:
Рис. 7.6. Побудова концентричних кіл за допомогою команди „Offset
(Подобие)”
