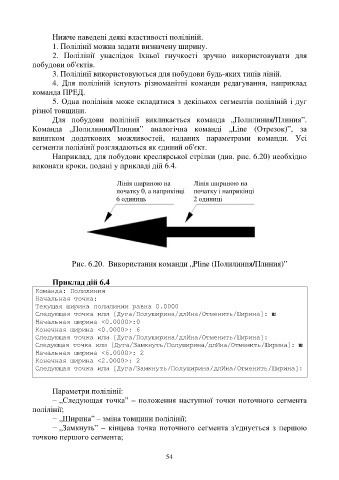

Нижче наведені деякі властивості поліліній.
1. Полілінії можна задати визначену ширину.
2. Полілінії унаслідок їхньої гнучкості зручно використовувати для
побудови об'єктів.
3. Полілінії використовуються для побудови будь-яких типів ліній.
4. Для поліліній існують різноманітні команди редагування, наприклад
команда ПРЕД.
5. Одна полілінія може складатися з декількох сегментів поліліній і дуг
різної товщини.
Для побудови полілінії викликається команда „Полилиния/Плиния”.
Команда „Полилиния/Плиния” аналогічна команді „Line (Отрезок)”, за
винятком додаткових можливостей, наданих параметрами команди. Усі
сегменти полілінії розглядаються як єдиний об'єкт.
Наприклад, для побудови креслярської стрілки (див. рис. 6.20) необхідно
виконати кроки, подані у прикладі дій 6.4.

Лінія шириною на Лінія шириною на
початку 0, а наприкінці початку і наприкінці
6 одиниць 2 одиниці

Рис. 6.20. Використання команди „Pline (Полилиния/Плиния)”

Приклад дій 6.4
Команда: Полилиния
Начальная точка:
Текущая ширина полилинии равна 0.0000
Следующая точка или [Дуга/Полуширина/длИна/Отменить/Ширина]: ш
Начальная ширина <0.0000>:0
Конечная ширина <0.0000>: 6
Следующая точка или [Дуга/Полуширина/длИна/Отменить/Ширина]:
Следующая точка или [Дуга/Замкнуть/Полуширина/длИна/Отменить/Ширина]: ш
Начальная ширина <6.0000>: 2
Конечная ширина <2.0000>: 2
Следующая точка или [Дуга/Замкнуть/Полуширина/длИна/Отменить/Ширина]:

Параметри полілінії:
− „Следующая точка” – положення наступної точки поточного сегмента
полілінії;
− „Ширина” – зміна товщини полілінії;
− „Замкнуть” – кінцева точка поточного сегмента з'єднується з першою
точкою першого сегмента;

54
