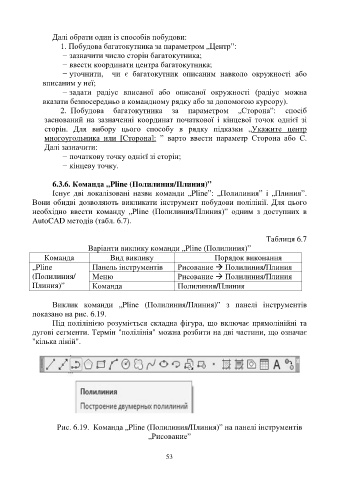

Далі обрати один із способів побудови:
1. Побудова багатокутника за параметром „Центр”:
− зазначити число сторін багатокутника;
− ввести координати центра багатокутника;
− уточнити, чи є багатокутник описаним навколо окружності або
вписаним у неї;
− задати радіус вписаної або описаної окружності (радіус можна
вказати безпосередньо в командному рядку або за допомогою курсору).
2. Побудова багатокутника за параметром „Сторона”: спосіб
заснований на зазначенні координат початкової і кінцевої точок однієї зі
сторін. Для вибору цього способу в рядку підказки „Укажите центр
многоугольника или [Сторона]: ” варто ввести параметр Сторона або С.
Далі зазначити:
− початкову точку однієї зі сторін;
− кінцеву точку.

6.3.6. Команда „Pline (Полилиния/Плиния)”
Існує дві локалізовані назви команди „Pline”: „Полилиния” і „Плиния”.
Вони обидві дозволяють викликати інструмент побудови полілінії. Для цього
необхідно ввести команду „Pline (Полилиния/Плиния)” одним з доступних в
AutoCAD методів (табл. 6.7).

Таблиця 6.7
Варіанти виклику команди „Pline (Полилиния)”

Команда Вид виклику Порядок виконання
„Pline Панель інструментів Рисование à Полилиния/Плиния
(Полилиния/ Меню Рисование à Полилиния/Плиния
Плиния)” Команда Полилиния/Плиния

Виклик команди „Pline (Полилиния/Плиния)” з панелі інструментів
показано на рис. 6.19.
Під полілінією розуміється складна фігура, що включає прямолінійні та
дугові сегменти. Термін "полілінія" можна розбити на дві частини, що означає
"кілька ліній".

Рис. 6.19. Команда „Pline (Полилиния/Плиния)” на панелі інструментів
„Рисование”

53
