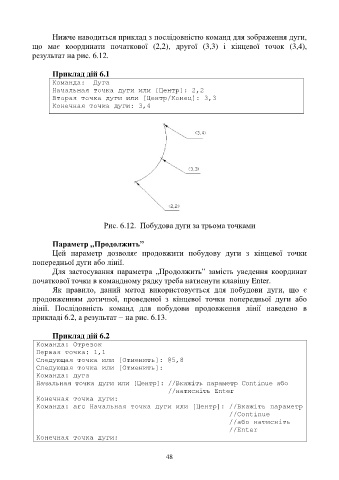

Нижче наводиться приклад з послідовністю команд для зображення дуги,
що має координати початкової (2,2), другої (3,3) і кінцевої точок (3,4),
результат на рис. 6.12.

Приклад дій 6.1
Команда: Дуга
Начальная точка дуги или [Центр]: 2,2
Вторая точка дуги или [Центр/Конец]: 3,3
Конечная точка дуги: 3,4

Рис. 6.12. Побудова дуги за трьома точками

Параметр „Продолжить”
Цей параметр дозволяє продовжити побудову дуги з кінцевої точки
попередньої дуги або лінії.
Для застосування параметра „Продолжить” замість уведення координат
початкової точки в командному рядку треба натиснути клавішу Enter.
Як правило, даний метод використовується для побудови дуги, що є
продовженням дотичної, проведеної з кінцевої точки попередньої дуги або
лінії. Послідовність команд для побудови продовження лінії наведено в

прикладі 6.2, а результат − на рис. 6.13.

Приклад дій 6.2
Команда: Отрезок
Первая точка: 1,1
Следующая точка или [Отменить]: @5,8
Следующая точка или [Отменить]:
Команда: дуга
Начальная точка дуги или [Центр]: //Вкажіть параметр Contіnue або
//натисніть Enter
Конечная точка дуги:
Команда: arc Начальная точка дуги или [Центр]: //Вкажіть параметр
//Contіnue
//або натисніть
//Enter
Конечная точка дуги:
