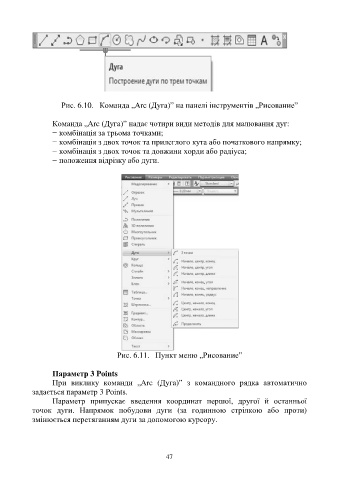

Рис. 6.10. Команда „Arc (Дуга)” на панелі інструментів „Рисование”
Команда „Arc (Дуга)” надає чотири види методів для малювання дуг:
− комбінація за трьома точками;
− комбінація з двох точок та прилеглого кута або початкового напрямку;
− комбінація з двох точок та довжини хорди або радіуса;
− положення відрізку або дуги.
Рис. 6.11. Пункт меню „Рисование”
Параметр 3 Poіnts
При виклику команди „Arc (Дуга)” з командного рядка автоматично
задається параметр 3 Poіnts.
Параметр припускає введення координат першої, другої й останньої
точок дуги. Напрямок побудови дуги (за годинною стрілкою або проти)
змінюється перетяганням дуги за допомогою курсору.
