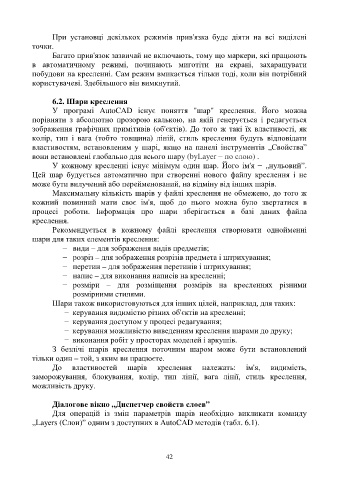

При установці декількох режимів прив'язка буде діяти на всі виділені
точки.
Багато прив'язок зазвичай не включають, тому що маркери, які працюють
в автоматичному режимі, починають миготіти на екрані, захаращувати
побудови на кресленні. Сам режим вмикається тільки тоді, коли він потрібний
користувачеві. Здебільшого він вимкнутий.

6.2. Шари креслення
У програмі AutoCAD існує поняття "шар" креслення. Його можна
порівняти з абсолютно прозорою калькою, на якій генерується і редагується
зображення графічних примітивів (об'єктів). До того ж такі їх властивості, як
колір, тип і вага (тобто товщина) ліній, стиль креслення будуть відповідати
властивостям, встановленим у шарі, якщо на панелі інструментів „Свойства”
вони встановлені глобально для всього шару (byLayer − по слою) .
У кожному кресленні існує мінімум один шар. Його ім'я − „нульовий”.
Цей шар будується автоматично при створенні нового файлу креслення і не
може бути вилучений або перейменований, на відміну від інших шарів.
Максимальну кількість шарів у файлі креслення не обмежено, до того ж
кожний повинний мати своє ім'я, щоб до нього можна було звертатися в
процесі роботи. Інформація про шари зберігається в базі даних файла
креслення.
Рекомендується в кожному файлі креслення створювати однойменні
шари для таких елементів креслення:
− види – для зображення видів предметів;
− розріз – для зображення розрізів предмета і штрихування;
− перетин – для зображення перетинів і штрихування;

− напис – для виконання написів на кресленні;
− розміри – для розміщення розмірів на кресленнях різними
розмірними стилями.
Шари також використовуються для інших цілей, наприклад, для таких:
− керування видимістю різних об'єктів на кресленні;
− керування доступом у процесі редагування;
− керування можливістю виведенням креслення шарами до друку;
− виконання робіт у просторах моделей і аркушів.
З безлічі шарів креслення поточним шаром може бути встановлений
тільки один – той, з яким ви працюєте.
До властивостей шарів креслення належать: ім'я, видимість,
заморожування, блокування, колір, тип лінії, вага лінії, стиль креслення,
можливість друку.

Діалогове вікно „Диспетчер свойств слоев”
Для операцій із змін параметрів шарів необхідно викликати команду
„Layers (Слои)” одним з доступних в AutoCAD методів (табл. 6.1).

42
