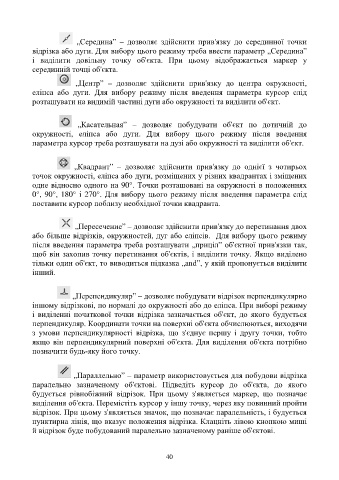

„Середина” – дозволяє здійснити прив'язку до серединної точки
відрізка або дуги. Для вибору цього режиму треба ввести параметр „Середина”
і виділити довільну точку об'єкта. При цьому відображається маркер у
серединній точці об'єкта.

„Центр” – дозволяє здійснити прив'язку до центра окружності,
еліпса або дуги. Для вибору режиму після введення параметра курсор слід
розташувати на видимій частині дуги або окружності та виділити об'єкт.

„Касательная” – дозволяє побудувати об'єкт по дотичній до
окружності, еліпса або дуги. Для вибору цього режиму після введення
параметра курсор треба розташувати на дузі або окружності та виділити об'єкт.

„Квадрант” – дозволяє здійснити прив'язку до однієї з чотирьох
точок окружності, еліпса або дуги, розміщених у різних квадрантах і зміщених
одне відносно одного на 90°. Точки розташовані на окружності в положеннях
0°, 90°, 180° і 270°. Для вибору цього режиму після введення параметра слід
поставити курсор поблизу необхідної точки квадранта.

„Пересечение” – дозволяє здійснити прив'язку до перетинання двох
або більше відрізків, окружностей, дуг або еліпсів. Для вибору цього режиму
після введення параметра треба розташувати „приціл” об'єктної прив'язки так,
щоб він захопив точку перетинання об'єктів, і виділити точку. Якщо виділено
тільки один об'єкт, то виводиться підказка „and”, у якій пропонується виділити
інший.

„Перепендикуляр” – дозволяє побудувати відрізок перпендикулярно
іншому відрізкові, по нормалі до окружності або до еліпса. При виборі режиму
і виділенні початкової точки відрізка зазначається об'єкт, до якого будується
перпендикуляр. Координати точки на поверхні об'єкта обчислюються, виходячи
з умови перпендикулярності відрізка, що з'єднує першу і другу точки, тобто
якщо він перпендикулярний поверхні об'єкта. Для виділення об'єкта потрібно
позначити будь-яку його точку.

„Параллельно” – параметр використовується для побудови відрізка
паралельно зазначеному об'єктові. Підведіть курсор до об'єкта, до якого
будується рівнобіжний відрізок. При цьому з'являється маркер, що позначає
виділення об'єкта. Перемістіть курсор у іншу точку, через яку повинний пройти
відрізок. При цьому з'являється значок, що позначає паралельність, і будується
пунктирна лінія, що вказує положення відрізка. Клацніть лівою кнопкою миші
й відрізок буде побудований паралельно зазначеному раніше об'єктові.
