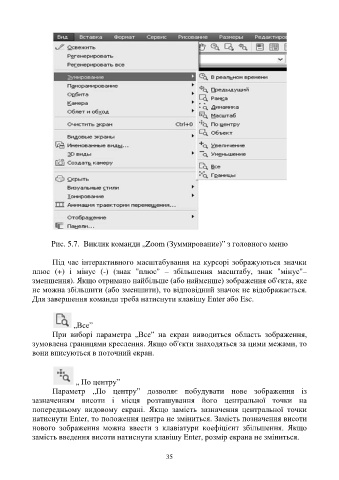

Рис. 5.7. Виклик команди „Zoom (Зуммирование)” з головного меню
Під час інтерактивного масштабування на курсорі зображуються значки
плюс (+) і мінус (-) (знак "плюс" – збільшення масштабу, знак "мінус"–
зменшення). Якщо отримано найбільше (або найменше) зображення об'єкта, яке
не можна збільшити (або зменшити), то відповідний значок не відображається.
Для завершення команди треба натиснути клавішу Еnter або Еsc.
„Все”
При виборі параметра „Все” на екран виводиться область зображення,
зумовлена границями креслення. Якщо об'єкти знаходяться за цими межами, то
вони вписуються в поточний екран.
„ По центру”
Параметр „По центру” дозволяє побудувати нове зображення із
зазначенням висоти і місця розташування його центральної точки на
попередньому видовому екрані. Якщо замість зазначення центральної точки
натиснути Еnter, то положення центра не зміниться. Замість позначення висоти
нового зображення можна ввести з клавіатури коефіцієнт збільшення. Якщо
замість введення висоти натиснути клавішу Еnter, розмір екрана не зміниться.
