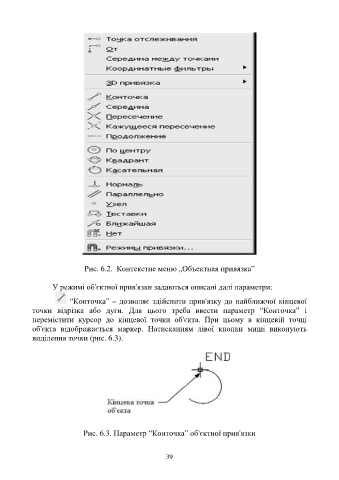

Рис. 6.2. Контекстне меню „Объектная привязка”
У режимі об'єктної прив'язки задаються описані далі параметри:
“Конточка” – дозволяє здійснити прив'язку до найближчої кінцевої
точки відрізка або дуги. Для цього треба ввести параметр “Конточка” і
перемістити курсор до кінцевої точки об'єкта. При цьому в кінцевій точці
об'єкта відображається маркер. Натисканням лівої кнопки миші виконують
виділення точки (рис. 6.3).
Рис. 6.3. Параметр “Конточка” об'єктної прив'язки
