Постійний режим об'єктної прив'язки
Один з недоліків використання об'єктної прив'язки – необхідність щораз
указувати точки, навіть якщо режим об'єктної прив'язки не змінився. Для
автоматичного відображення характерних точок об'єкта застосовується
постійний режим об'єктної прив'язки, який вмикається у рядку стану головного
вікна AutoCAD 2012. Налагодити його параметри можна користуючись
контекстним меню кнопки рядку стану „Объектная привязка”.
Кожній прив'язці відповідає визначений маркер. Він виникає на екрані
автоматично всякий раз, коли графічний курсор наближається до характерної
точки. Уся перевага режиму „Объектная привязка” полягає в тому, що потрібну
характерну точку можна високоточно вибрати на екрані, указуючи курсором
місце її розташування лише приблизно.
Маркери допомагають це зробити. Як тільки на робочому полі з'явився
якийсь маркер – це значить, що потрібна точка вже визначена і можна клацати
лівою кнопкою миші.
Для того щоб користувач знав, яка саме прив'язка із встановлених у
режимі активізувалася в даний момент, маркери відрізняються за видом. Крім
того, при секундній зупинці в обраному місці з’являється підказка. Кінцева точка –
квадрат, центр – окружність, перетинання – хрестик і т. д. (див. рис. 6.4).

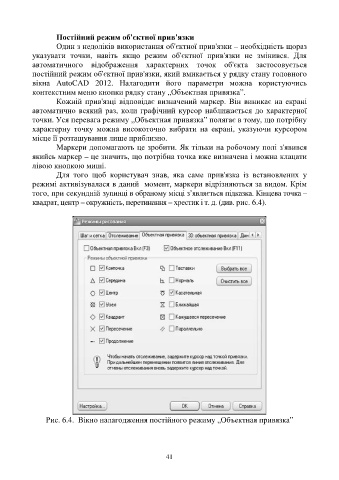

Рис. 6.4. Вікно налагодження постійного режиму „Объектная привязка”
41
