Заморожування або розморожування шару впливає на його видимість та
на можливість регенерації зображення об'єктів. Заморожений шар не
регенерується.
Блокування шару – це захист його вмісту від редагування, − значок
закритого або відкритого замка. При заблокованому шарі його об'єкти видимі
на екрані, їх можна використовувати для об'єктної прив'язки.
Встановлення типу лінії, кольору, товщини лінії і стилю друку шару
Для призначення нового типу лінії необхідно клікнути на поточний тип
лінії шару, після чого відкриється діалогове вікно „Выбор типа линии” (рис.
6.8), у якому зазначені наявні в системі типи ліній.

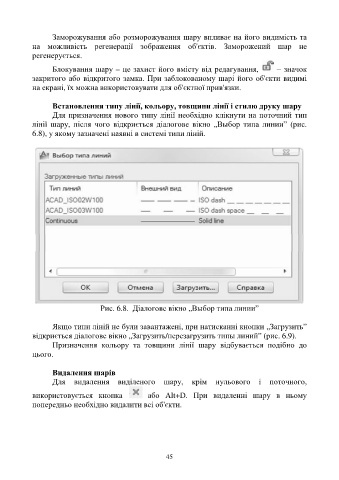

Рис. 6.8. Діалогове вікно „Выбор типа линии”
Якщо типи ліній не були завантажені, при натисканні кнопки „Загрузить”
відкриється діалогове вікно „Загрузить/перезагрузить типы линий” (рис. 6.9).
Призначення кольору та товщини лінії шару відбувається подібно до
цього.
Видалення шарів
Для видалення виділеного шару, крім нульового і поточного,
використовується кнопка або Alt+D. При видаленні шару в ньому
попередньо необхідно видалити всі об'єкти.
