Ім'я шару. В одному файлі імена шарів не повинні повторюватися.
Згідно з іменем шар і його властивості розпізнаються різними командами
AutoCAD. При створенні нових шарів їм автоматично присвоюються імена:
Шар1, Шар2 і т. д. Але краще, щоб ім'я було зв'язано логічно з призначенням
шару в кресленні, наприклад, Розміри, Вигляд тощо.

Встановлення поточного шару
Під поточним розуміється шар, у якому виконується побудова об'єктів.
Для встановлення поточного шару необхідно виділити його ім'я і натиснути

кнопку або обрати його на панелі інструментів „Слои” в списку, що
розкривається.

Керування видимістю шару
За допомогою панелі інструментів „Слои” або діалогового вікна
„Диспетчер свойств слоёв” можна включити, заморозити, заблокувати шар,
заборонити вивід шару на друк або виконати зворотні операції (рис. 6.7).
У такий спосіб можна формувати набір шарів, видимість яких необхідна
в даний момент роботи над файлом креслення.

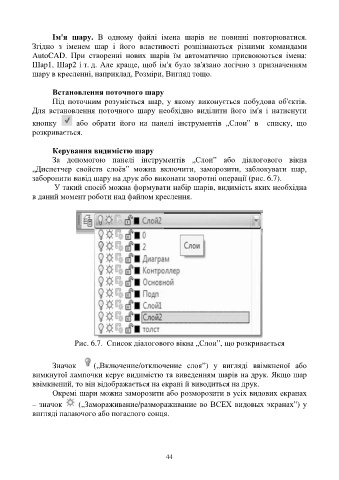

Рис. 6.7. Список діалогового вікна „Слои”, що розкривається

Значок („Включение/отключение слоя”) у вигляді ввімкненої або
вимкнутої лампочки керує видимістю та виведенням шарів на друк. Якщо шар
ввімкнений, то він відображається на екрані й виводиться на друк.
Окремі шари можна заморозити або розморозити в усіх видових екранах

– значок („Замораживание/размораживание во ВСЕХ видовых экранах”) у
вигляді палаючого або погаслого сонця.
