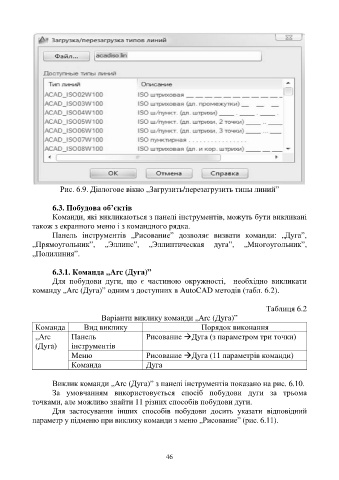

Рис. 6.9. Діалогове вікно „Загрузить/перезагрузить типы линий”
6.3. Побудова об’єктів
Команди, які викликаються з панелі інструментів, можуть бути викликані
також з екранного меню і з командного рядка.
Панель інструментів „Рисование” дозволяє визвати команди: „Дуга”,
„Прямоугольник”, „Эллипс”, „Эллиптическая дуга”, „Многоугольник”,
„Полилиния”.
6.3.1. Команда „Arc (Дуга)”
Для побудови дуги, що є частиною окружності, необхідно викликати
команду „Arc (Дуга)” одним з доступних в AutoCAD методів (табл. 6.2).
Таблиця 6.2
Варіанти виклику команди „Arc (Дуга)”
Команда Вид виклику Порядок виконання
„Arc Панель Рисование àДуга (з параметром три точки)
(Дуга) інструментів
Меню Рисование àДуга (11 параметрів команди)
Команда Дуга
Виклик команди „Arc (Дуга)” з панелі інструментів показано на рис. 6.10.
За умовчанням використовується спосіб побудови дуги за трьома
точками, але можливо знайти 11 різних способів побудови дуги.
Для застосування інших способів побудови досить указати відповідний
параметр у підменю при виклику команди з меню „Рисование” (рис. 6.11).
