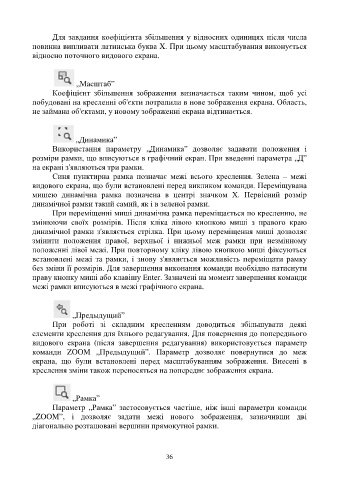

Для завдання коефіцієнта збільшення у відносних одиницях після числа
повинна випливати латинська буква X. При цьому масштабування виконується
відносно поточного видового екрана.

„Масштаб”
Коефіцієнт збільшення зображення визначається таким чином, щоб усі
побудовані на кресленні об'єкти потрапили в нове зображення екрана. Область,
не займана об'єктами, у новому зображенні екрана відтинається.

„Динамика”
Використання параметру „Динамика” дозволяє задавати положення і
розміри рамки, що вписуються в графічний екран. При введенні параметра „Д”
на екрані з'являються три рамки.
Синя пунктирна рамка позначає межі всього креслення. Зелена – межі
видового екрана, що були встановлені перед викликом команди. Переміщувана
мишею динамічна рамка позначена в центрі значком Х. Первісний розмір
динамічної рамки такий самий, як і в зеленої рамки.
При переміщенні миші динамічна рамка переміщається по кресленню, не
змінюючи своїх розмірів. Після кліка лівою кнопкою миші з правого краю
динамічної рамки з'являється стрілка. При цьому переміщення миші дозволяє
змінити положення правої, верхньої і нижньої меж рамки при незмінному
положенні лівої межі. При повторному кліку лівою кнопкою миші фіксуються
встановлені межі та рамки, і знову з'являється можливість переміщати рамку
без зміни її розмірів. Для завершення виконання команди необхідно натиснути
праву кнопку миші або клавішу Еnter. Зазначені на момент завершення команди
межі рамки вписуються в межі графічного екрана.

„Предыдущий”
При роботі зі складним кресленням доводиться збільшувати деякі
елементи креслення для їхнього редагування. Для повернення до попереднього
видового екрана (після завершення редагування) використовується параметр
команди ZOOM „Предыдущий”. Параметр дозволяє повернутися до меж
екрана, що були встановлені перед масштабуванням зображення. Внесені в
креслення зміни також переносяться на попереднє зображення екрана.

„Рамка”
Параметр „Рамка” застосовується частіше, ніж інші параметри команди
„ZOOM”, і дозволяє задати межі нового зображення, зазначивши дві
діагонально розташовані вершини прямокутної рамки.
