− кнопка “ПРИВЯЗКА” вмикає режим об'єктної прив’язки (для
перемикання режиму об'єктної прив'язки використовується також функціональна
клавіша FЗ); тобто об’єктна прив’язка – це високоточна прив’язка створюваного
графічного об’єкта (простого або складного) або такого, що редагується, до
характерних точок об’єкта, що вже існує; перевага об’єктної прив’язки – немає
необхідності вводити точне положення середньої точки відрізка, для того щоб указати,
наприклад, точку в його середині; при використанні параметра „Середина” об’єктної
прив’язки достатньо підвести курсор до об’єкта, після чого відобразиться маркер, що
позначає середину відрізка (рис. 5.4);

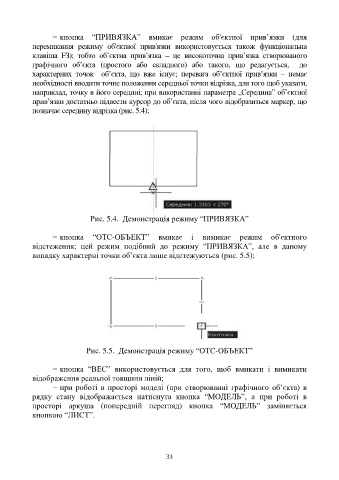

Рис. 5.4. Демонстрація режиму “ПРИВЯЗКА”
− кнопка “ОТС-ОБЪЕКТ” вмикає і вимикає режим об'єктного
відстеження; цей режим подібний до режиму “ПРИВЯЗКА”, але в даному
випадку характерні точки об’єкта лише відстежуються (рис. 5.5);
Рис. 5.5. Демонстрація режиму “ОТС-ОБЪЕКТ”
− кнопка “ВЕС” використовується для того, щоб вмикати і вимикати
відображення реальної товщини ліній;
− при роботі в просторі моделі (при створюванні графічного об’єкта) в
рядку стану відображається натиснута кнопка “МOДЕЛЬ”, а при роботі в
просторі аркуша (попередній перегляд) кнопка “МOДЕЛЬ” заміняється
кнопкою “ЛИСТ”.
