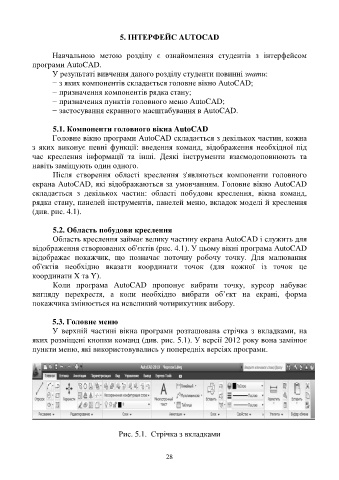

5. ІНТЕРФЕЙС AUTOCAD

Навчальною метою розділу є ознайомлення студентів з інтерфейсом
програми AutoCAD.
У результаті вивчення даного розділу студенти повинні знати:
− з яких компонентів складається головне вікно AutoCAD;
− призначення компонентів рядка стану;
− призначення пунктів головного меню AutoCAD;
− застосування екранного масштабування в AutoCAD.

5.1. Компоненти головного вікна AutoCAD
Головне вікно програми AutoCAD складається з декількох частин, кожна
з яких виконує певні функції: введення команд, відображення необхідної під
час креслення інформації та інші. Деякі інструменти взаємодоповнюють та
навіть заміщують один одного.
Після створення області креслення з'являються компоненти головного
екрана AutoCAD, які відображаються за умовчанням. Головне вікно AutoCAD
складається з декількох частин: області побудови креслення, вікна команд,
рядка стану, панелей інструментів, панелей меню, вкладок моделі й креслення
(див. рис. 4.1).

5.2. Область побудови креслення
Область креслення займає велику частину екрана AutoCAD і служить для
відображення створюваних об'єктів (рис. 4.1). У цьому вікні програма AutoCAD
відображає покажчик, що позначає поточну робочу точку. Для малювання

об'єктів необхідно вказати координати точок (для кожної із точок це
координати X та Y).
Коли програма AutoCAD пропонує вибрати точку, курсор набуває
вигляду перехрестя, а коли необхідно вибрати об’єкт на екрані, форма
покажчика змінюється на невеликий чотирикутник вибору.

5.3. Головне меню
У верхній частині вікна програми розташована стрічка з вкладками, на
яких розміщені кнопки команд (див. рис. 5.1). У версії 2012 року вона замінює
пункти меню, які використовувались у попередніх версіях програми.

Рис. 5.1. Стрічка з вкладками

28
