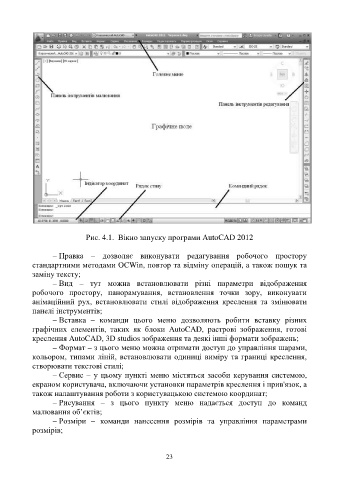

Рис. 4.1. Вікно запуску програми AutoCAD 2012

– Правка – дозволяє виконувати редагування робочого простору
стандартними методами ОСWin, повтор та відміну операцій, а також пошук та
заміну тексту;
– Вид – тут можна встановлювати різні параметри відображення
робочого простору, панорамування, встановлення точки зору, виконувати
анімаційний рух, встановлювати стилі відображення креслення та змінювати
панелі інструментів;
– Вставка – команди цього меню дозволяють робити вставку різних
графічних елементів, таких як блоки AutoCAD, растрові зображення, готові
креслення AutoCAD, 3D studios зображення та деякі інші формати зображень;
– Формат – з цього меню можна отримати доступ до управління шарами,
кольором, типами ліній, встановлювати одиниці виміру та границі креслення,
створювати текстові стилі;
– Сервис – у цьому пункті меню містяться засоби керування системою,
екраном користувача, включаючи установки параметрів креслення і прив'язок, а
також налаштування роботи з користувацькою системою координат;
– Рисування – з цього пункту меню надається доступ до команд
малювання об’єктів;
– Розміри – команди нанесення розмірів та управління параметрами
розмірів;
