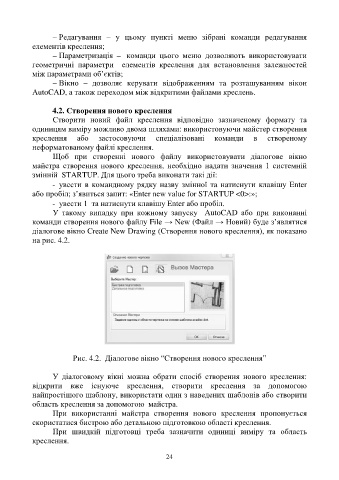

Page 24 - ACAD на базі НТУ ДП

– Редагування – у цьому пункті меню зібрані команди редагування
елементів креслення;
– Параметризація – команди цього меню дозволяють використовувати
геометричні параметри елементів креслення для встановлення залежностей
між параметрами об’єктів;
– Вікно – дозволяє керувати відображенням та розташуванням вікон
AutoCAD, а також переходом між відкритими файлами креслень.

4.2. Створення нового креслення
Створити новий файл креслення відповідно зазначеному формату та
одиницям виміру можливо двома шляхами: використовуючи майстер створення
креслення або застосовуючи спеціалізовані команди в створеному
неформатованому файлі креслення.
Щоб при створенні нового файлу використовувати діалогове вікно
майстра створення нового креслення, необхідно надати значення 1 системній
змінній STARTUP. Для цього треба виконати такі дії:

- увести в командному рядку назву змінної та натиснути клавішу Enter
або пробіл; з’явиться запит: «Enter new value for STARTUP <0>:»;
- увести 1 та натиснути клавішу Enter або пробіл.
У такому випадку при кожному запуску AutoCAD або при виконанні
команди створення нового файлу File → New (Файл → Новий) буде з’являтися
діалогове вікно Create New Drawing (Створення нового креслення), як показано
на рис. 4.2.

Рис. 4.2. Діалогове вікно “Створення нового креслення”

У діалоговому вікні можна обрати спосіб створення нового креслення:
відкрити вже існуюче креслення, створити креслення за допомогою
найпростішого шаблону, використати один з наведених шаблонів або створити
область креслення за допомогою майстра.
При використанні майстра створення нового креслення пропонується
скористатися бистрою або детальною підготовкою області креслення.
При швидкій підготовці треба зазначити одиниці виміру та область
креслення.

24
