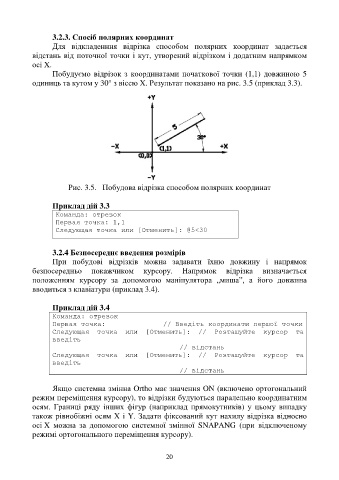

3.2.3. Спосіб полярних координат
Для відкладенння відрізка способом полярних координат задається
відстань від поточної точки і кут, утворений відрізком і додатним напрямком
осі X.
Побудуємо відрізок з координатами початкової точки (1,1) довжиною 5
одиниць та кутом у 30° з віссю X. Результат показано на рис. 3.5 (приклад 3.3).

Рис. 3.5. Побудова відрізка способом полярних координат

Приклад дій 3.3
Команда: отрезок
Первая точка: 1,1
Следующая точка или [Отменить]: @5<30

3.2.4 Безпосереднє введення розмірів
При побудові відрізків можна задавати їхню довжину і напрямок
безпосередньо покажчиком курсору. Напрямок відрізка визначається
положенням курсору за допомогою маніпулятора „миша”, а його довжина
вводиться з клавіатури (приклад 3.4).

Приклад дій 3.4
Команда: отрезок
Первая точка: // Введіть координати першої точки
Следующая точка или [Отменить]: // Розташуйте курсор та
введіть
// відстань
Следующая точка или [Отменить]: // Розташуйте курсор та
введіть
// відстань

Якщо системна змінна Ortho має значення ОN (включено ортогональний
режим переміщення курсору), то відрізки будуються паралельно координатним
осям. Границі ряду інших фігур (наприклад прямокутників) у цьому випадку
також рівнобіжні осям X і Y. Задати фіксований кут нахилу відрізка відносно
осі X можна за допомогою системної змінної SNAPANG (при відключеному
режимі ортогонального переміщення курсору).
