При детальній підготовці треба виконати п’ять кроків, що наведені на
рис. 4.3.
а) б)
в) г)
д)

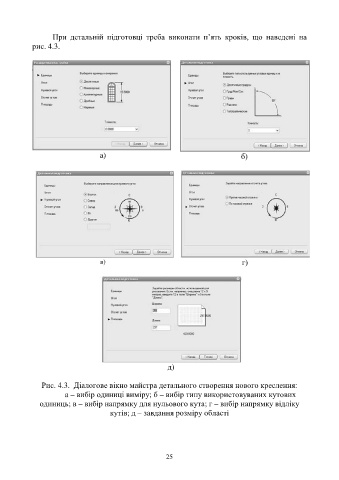

Рис. 4.3. Діалогове вікно майстра детального створення нового креслення:
а – вибір одиниці виміру; б – вибір типу використовуваних кутових
одиниць; в – вибір напрямку для нульового кута; г – вибір напрямку відліку
кутів; д – завдання розміру області
