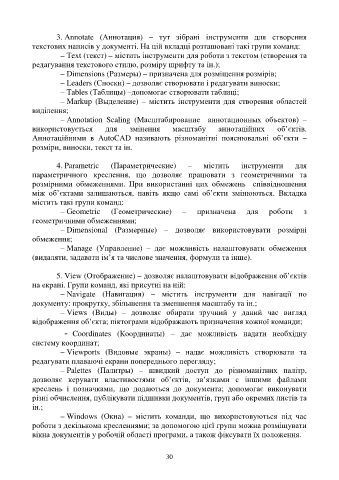

3. Annotate (Аннотация) – тут зібрані інструменти для створення
текстових написів у документі. На цій вкладці розташовані такі групи команд:
– Text (текст) – містить інструменти для роботи з текстом (створення та
редагування текстового стилю, розміру шрифту та ін.);
– Dimensions (Размеры) – призначена для розміщення розмірів;
– Leaders (Сноски) – дозволяє створювати і редагувати виноски;
– Tables (Таблицы) –допомогає створювати таблиці;
– Markup (Выделение) – містить інструменти для створення областей
виділення;
– Annotation Scaling (Масштабирование аннотационных объектов) –
використовується для змінення масштабу аннотаційних об’єктів.
Аннотаційними в AutoCAD називають різноманітні пояснювальні об’єкти –
розміри, виноски, текст та ін.

4. Parametric (Параметрические) – містить інструменти для
параметричного креслення, що дозволяє працювати з геометричними та
розмірними обмеженнями. При використанні цих обмежень співвідношення
між об’єктами залишаються, навіть якщо самі об’єкти змінюються. Вкладка
містить такі групи команд:
– Geometric (Геометрические) – призначена для роботи з
геометричними обмеженнями;
– Dimensional (Размерные) – дозволяє використовувати розмірні
обмеження;
– Manage (Управление) – дає можливість налаштовувати обмеження
(видаляти, задавати ім’я та числове значення, формули та інше).

5. View (Отображение) – дозволяє налаштовувати відображення об’єктів
на екрані. Групи команд, які присутні на ній:
– Navigate (Навигация) – містить інструменти для навігації по
документу: прокрутку, збільшення та зменшення масштабу та ін.;
– Views (Виды) – дозволяє обирати зручний у даний час вигляд
відображення об’єкта; піктограми відображають призначення кожної команди;
- Coordinates (Координаты) – дає можливість надати необхідну
систему координат;
– Viewports (Видовые экраны) – надає можливість створювати та
редагувати плаваючі екрани попереднього перегляду;
– Palettes (Палитры) – швидкий доступ до різноманітних палітр,
дозволяє керувати властивостями об’єктів, зв’язками с іншими файлами
креслень і позначками, що додаються до документа; допомогає виконувати
різні обчислення, публікувати підшивки документів, груп або окремих листів та
ін.;
– Windows (Окна) – містить команди, що використовуються під час
роботи з декількома кресленнями; за допомогою цієї групи можна розміщувати
вікна документів у робочій області програми, а також фіксувати їх положення.
