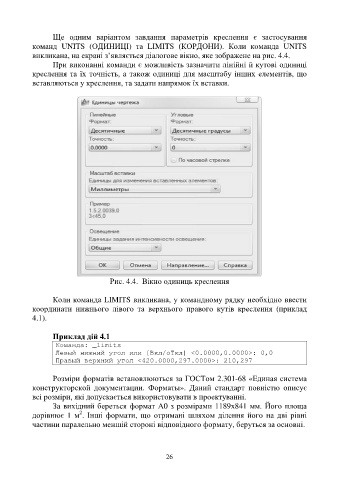

Ще одним варіантом завдання параметрів креслення є застосування
команд UNITS (ОДИНИЦІ) та LIMITS (КОРДОНИ). Коли команда UNITS
викликана, на екрані з’являється діалогове вікно, яке зображене на рис. 4.4.
При виконанні команди є можливість зазначити лінійні й кутові одиниці
креслення та їх точність, а також одиниці для масштабу інших елементів, що
вставляються у креслення, та задати напрямок їх вставки.

Рис. 4.4. Вікно одиниць креслення

Коли команда LIMITS викликана, у командному рядку необхідно ввести
координати нижнього лівого та верхнього правого кутів креслення (приклад
4.1).

Приклад дій 4.1
Команда: _limits
Левый нижний угол или [Вкл/оТкл] <0.0000,0.0000>: 0,0
Правый верхний угол <420.0000,297.0000>: 210,297

Розміри форматів встановлюються за ГОСТом 2.301-68 «Единая система
конструкторской документации. Форматы». Даний стандарт повністю описує
всі розміри, які допускається використовувати в проектуванні.
За вихідний береться формат А0 з розмірами 1189х841 мм. Його площа
2
дорівнює 1 м . Інші формати, що отримані шляхом ділення його на дві рівні
частини паралельно меншій стороні відповідного формату, беруться за основні.
