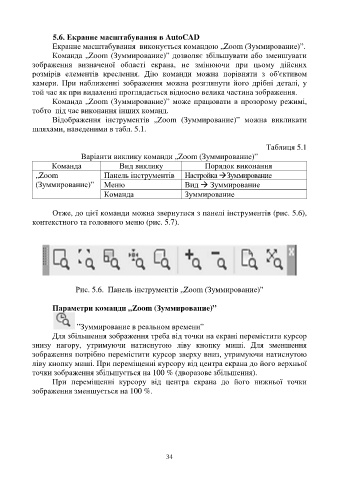

5.6. Екранне масштабування в AutoCAD
Екранне масштабування виконується командою „Zoom (Зуммирование)”.
Команда „Zoom (Зуммирование)” дозволяє збільшувати або зменшувати
зображення визначеної області екрана, не змінюючи при цьому дійсних
розмірів елементів креслення. Дію команди можна порівняти з об'єктивом
камери. При наближенні зображення можна розглянути його дрібні деталі, у
той час як при видаленні проглядається відносно велика частина зображення.
Команда „Zoom (Зуммирование)” може працювати в прозорому режимі,
тобто під час виконання інших команд.
Відображення інструментів „Zoom (Зуммирование)” можна викликати
шляхами, наведеними в табл. 5.1.
Таблиця 5.1
Варіанти виклику команди „Zoom (Зуммирование)”
Команда Вид виклику Порядок виконання
„Zoom Панель інструментів Настройка àЗуммирование
(Зуммирование)” Меню Вид à Зуммирование
Команда Зуммирование
Отже, до цієї команди можна звернутися з панелі інструментів (рис. 5.6),
контекстного та головного меню (рис. 5.7).
Рис. 5.6. Панель інструментів „Zoom (Зуммирование)”
Параметри команди „Zoom (Зуммирование)”
”Зуммирование в реальном времени”
Для збільшення зображення треба від точки на екрані перемістити курсор
знизу нагору, утримуючи натиснутою ліву кнопку миші. Для зменшення
зображення потрібно перемістити курсор зверху вниз, утримуючи натиснутою
ліву кнопку миші. При переміщенні курсору від центра екрана до його верхньої
точки зображення збільшується на 100 % (дворазове збільшення).
При переміщенні курсору від центра екрана до його нижньої точки
зображення зменшується на 100 %.
